日期：2023-10-17
“紅外技術可滿足各種無線應用的需求。主要領域是傳感和遠程控制。在電磁波譜中，紅外部分分為三個區域：近紅外區、中紅外區和遠紅外區。紅外技術可滿足各種無線應用的需求。主要領域是傳感和遠程控制。在電磁波譜中，紅外部分分為三個區域：近紅外區、中紅外區和遠紅外區。它是一種發射或檢測紅外輻射來感知周圍環境的電子裝置。紅外傳感器可以測量物體的熱量并檢測運動。通常，在紅外光譜中，所有物體都會發射某種形式的熱輻射。這些類型的輻射是肉眼看不見的，可以被紅外傳感器檢測到。發射器只是一個 IR LED(發光二極管)，探測器只是一個 IR 光電二極管，它對與 IR LED 發射的波長相同的紅外光敏感。當紅外光照射到光電二極管上時，電阻和輸出電壓將與接收到的紅外光量成比例地變化。
紅外線led一、光源
紅外傳感器分為主動紅外傳感器和被動紅外傳感器兩大類主動紅外傳感器：該主動紅外傳感器包括發射器和接收器。在大多數應用中，發光二極管用作光源，LED用作非成像紅外傳感器，激光二極管用作成像紅外傳感器。這些傳感器通過能量輻射工作，通過輻射接收和檢測。此外，可以使用信號處理器對其進行處理以獲得必要的信息。此類主動紅外傳感器的最佳示例是反射式傳感器和截止式傳感器。
紅外線led二、探測器
被動紅外傳感器僅測量紅外輻射，而不發射紅外輻射。被動紅外傳感器僅包括探測器，不包括發射器。這些傳感器使用發射器或紅外源等物體。該物體發射能量并被紅外接收器檢測到。之后，使用信號處理器來理解信號以獲得所需的信息。被動紅外傳感器的最佳示例是熱釋電探測器、測輻射熱計、熱電偶、熱電堆等。此外，被動紅外傳感器分為熱紅外傳感器和量子紅外傳感器兩種。熱紅外傳感器與波長無關。這些傳感器使用的能量是被加熱的，熱探測器的響應時間和檢測時間較慢;雖然量子紅外傳感器與波長相關，但這些傳感器具有高響應和檢測時間，并且這些傳感器需要定期冷卻才能進行特定測量。
紅外線led三、工作原理

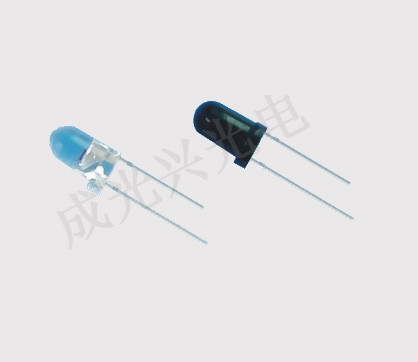

紅外傳感器的工作原理類似于物體檢測傳感器。該傳感器包括紅外LED和紅外光電二極管，因此將兩者組合可以形成光耦合器。紅外 LED 是發射紅外輻射的發射器。這種 LED 看起來與標準 LED 類似，產生的輻射是人眼看不見的。紅外接收器主要利用紅外發射器來檢測輻射。這些紅外接收器可用作光電二極管。紅外光電二極管與普通光電二極管不同，因?yàn)樗鼈儍H檢測紅外輻射。紅外接收頭的種類主要根據電壓、波長、封裝等不同而存在。一旦作為紅外發射器和接收器組合使用，那么接收器的波長必須與發射器的波長相等。這里的發射器是紅外 LED，接收器是紅外光電二極管。紅外光電二極管響應紅外 LED 產生的紅外光。光電二極管的電阻和輸出電壓的變化與獲得的紅外光成正比，這就是紅外傳感器的基本工作原理。
紅外線led四、電路圖
典型的紅外傳感電路如下所示：它由紅外 LED、光電二極管、電位器、運算放大器和 LED 組成。紅外 LED 發射紅外光，光電二極管檢測紅外光，運算放大器充當電壓比較器，電位計用于根據需要校準傳感器的輸出。當紅外LED發出的光照射到物體并照射到光電二極管時，光電二極管的電阻從一個巨大的值下降。運算放大器的輸入之一位于電位器設置的閾值處。運算放大器的另一個輸入來自光電二極管的串聯電阻。當更多的入射輻射作用在光電二極管上時，串聯電阻上的電壓降可能會很高。在運算放大器中，閾值電壓與串聯電阻兩端的電壓進行比較。如果與光電二極管串聯的電阻兩端的電壓大于閾值電壓，則運算放大器的輸出為高電平。當運放的輸出連接到LED時，LED就會亮起，并且可以根據環境情況通過調節電位器來調節閾值電壓。紅外 LED 和紅外接收器的位置是一個重要因素。當 IR LED 直接放置在 IR 接收器前面時，這種設置稱為直接入射。在這種情況下，幾乎所有來自 IR LED 的輻射都會落在 IR 接收器上。因此，紅外發射器和接收器之間存在視距通信。如果物體落在這條線上，它會通過反射或吸收輻射來阻止輻射到達接收器。
紅外線led五、使用晶體管
使用晶體管的紅外傳感器電路圖如下所示，使用兩個晶體管的障礙物檢測電路。該電路主要用于使用紅外LED進行障礙物檢測。因此，該電路可以用 NPN 和 PNP 等兩個晶體管構建。對于 NPN，使用 BC547晶體管，對于 PNP，使用 BC557 晶體管。這些晶體管的引腳排列是相同的。
紅外線led六、區分黑光和白光
通常情況下，黑色吸收所有入射到其上的輻射，而白色則反射所有入射到其上的輻射?；谶@個原理，可以進行傳感器對的二次定位。紅外 LED 和光電二極管并排放置。當紅外發射器發射紅外輻射時，由于發射器和接收器之間沒有直接接觸線，因此發射的輻射在擊中任何物體后必須反射回光電二極管。物體的表面可分為反射面和非反射面兩種。如果物體的表面本質上是反射性的，即它是白色或一些其他淺色的，則入射到其上的大部分輻射將被反射回來并到達光電二極管。
以上就是關于紅外線led電路的工作原理及應用解答的分享，相信大家在看了以上的總結之后，也已經對這方面的知識有了一定的了解，想要了解更多關于紅外線led以及紅外接收管的知識資訊，可以前往官網的客服進行咨詢。
