紅外發光二極管(IR LED)是一種特殊用途的LED，可發射波長范圍為700 nm至1 mm的紅外線。不同的紅外 LED 可能會產生不同波長的紅外光，就像其他 LED 產生不同顏色的光一樣。紅外傳感器是一種利用紅外技術來檢測物體或環境變化的設備。紅外傳感器可以檢測各種物理特性，例如溫度、運動和接近度。IR LED 通常由砷化鎵或砷化鋁鎵制成。作為紅外接收器的補充，它們通常用作傳感器。IR LED 的外觀與普通 LED 相同。由于人眼看不到紅外輻射，因此人無法識別 IR LED 是否正在工作。手機攝像頭上的攝像頭解決了這個問題。電路中 IR LED 發出的紅外線顯示在攝像機中。
紅外線led一、光透明
IR LED 是一種二極管或簡單的半導體。二極管中僅允許電流沿一個方向流動。當電流流動時，電子從二極管的一部分落入另一部分的空穴中。為了落入這些孔中，電子必須以光子的形式釋放能量，從而產生光。有必要調制紅外二極管的發射，以將其用于電子應用，以防止雜散觸發。調制使來自 IR LED 的信號在噪聲中脫穎而出。紅外二極管的封裝對可見光不透明，但對紅外光透明。紅外 LED 在遠程控制和安全報警系統中的大量使用大大降低了紅外二極管的市場價格。
紅外線led二、傳感器
紅外傳感器是一種檢測落在其上的紅外輻射的電子設備。接近傳感器(用于觸摸屏電話和避邊機器人)、對比度傳感器(用于巡線機器人)和障礙計數器/傳感器(用于計數貨物和防盜警報器)是涉及紅外傳感器的一些應用。
紅外線led三、工作原理
紅外傳感器由兩部分組成：發射器電路和接收器電路。這統稱為光電耦合器或光耦合器。發射器是紅外 LED，檢測器是紅外光電二極管。紅外光電二極管對紅外 LED 發出的紅外光敏感。光電二極管的電阻和輸出電壓與接收到的紅外光成比例地變化。這就是紅外傳感器的基本工作原理。發病類型可以是直接發病或間接發病。在直接入射中，IR LED 放置在光電二極管前面，沒有任何障礙物。在間接入射中，兩個二極管與傳感器前面的不透明物體并排放置。IR LED 發出的光照射到不透明表面并反射回光電二極管。
紅外線led四、信號
紅外接收器 LED 和紅外發射器 LED，IR 接收器 LED 和 IR 發射器 LED 都是用于紅外 (IR) 通信的發光二極管 (LED)。紅外接收器 LED 是一種檢測來自遙控器和其他紅外源的紅外信號的設備。它通常是一種小型、透明或半透明的設備，對特定頻率范圍內的紅外光敏感。當檢測到紅外信號時，紅外接收器 LED 會發出少量可見光，可用于確認已接收到信號。另一方面，紅外發射器 LED 是一種發射紅外光以向其他設備發送信號的設備。它通常是一種小型、透明或半透明的設備，可發射特定頻率范圍的紅外光。紅外發射器 LED 常用于遙控器和其他紅外信號設備。綜上所述，IR接收器LED檢測來自遙控器的IR信號，IR發射器LED發射來自遙控器的IR信號。
紅外線led四、模塊

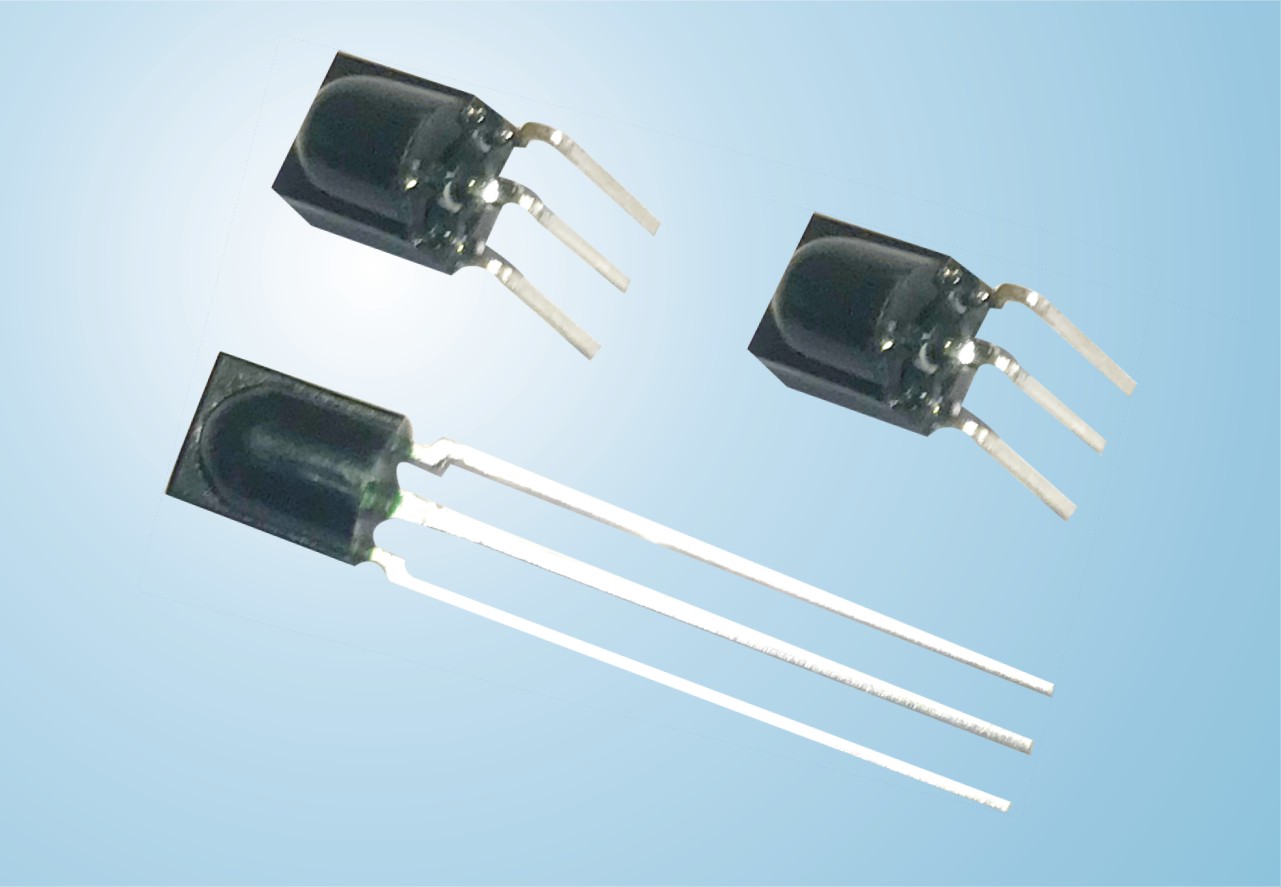

紅外傳感器模塊及電路，紅外傳感器模塊是包含紅外接收器 LED 和其他用于檢測和處理紅外信號的組件的設備。它通常包括紅外接收器 LED、信號放大器和解調器電路。紅外接收器LED用于檢測紅外信號，而信號放大器和解調器電路分別用于放大和處理接收到的信號。紅外傳感器模塊廣泛應用于各種電子應用，例如遠程控制、運動檢測、接近傳感等。它們通常用于消費電子產品、機器人和自動化系統。紅外傳感器模塊有多種形式，例如簡單的紅外接收器模塊和具有信號處理和信號過濾等附加功能的復雜紅外傳感器模塊。一些紅外傳感器模塊還提供可由微控制器或微處理器讀取的數字格式的輸出。紅外傳感器在各個領域都有廣泛的應用。讓我們看一下其中的一些。
紅外線led五、類型
紅外傳感器有多種類型，每種都有不同的特性和應用。一些常見的類型包括：被動紅外 (PIR) 傳感器： PIR 傳感器用于通過感測紅外輻射的變化來檢測運動。它們通常用于安全系統、照明控制和自動門。反射式紅外傳感器：反射式紅外傳感器使用紅外 LED 發射紅外光，并使用光電晶體管檢測物體的反射光。它們用于測量距離和檢測接近度。透射式紅外傳感器：透射式紅外傳感器使用紅外 LED 發射紅外光，并使用光電晶體管檢測穿過物體的光。它們用于測量距離和檢測接近度。紅外接近傳感器：紅外接近傳感器用于在不進行物理接觸的情況下檢測物體的存在。它們通常用于移動設備、機器人和自動化系統。
紅外線led六、相對放置
當您使用紅外傳感器制作人數統計器時，您必須將發射器 LED 和光電二極管彼此相對放置。光電二極管繼續通過直接入射來檢測發射器的光，并在數字 O/P 處返回 1，直到突然當紅外射線路徑中存在障礙物或人時，光電二極管電流降至接近 0，數字 O/P 為也為0。注意：紅外傳感器對環境光和熱非常敏感，因此如果您想在繁忙的交通路口構建車輛接近探測器，那么它不是一個很好的選擇。您可以改用高靈敏度超聲波傳感器。
以上就是關于紅外線led發射特定頻率范圍講解的分享，相信大家在看了以上的總結之后，也已經對這方面的知識有了一定的了解，想要了解更多關于紅外線led以及紅外接收管的知識資訊，可以前往官網的客服進行咨詢。
