日期：2024-12-24
光敏二極管又稱光伏二極管，是一種光檢測器，根據使用方式不同，可將光轉換為電流或電壓信號。其核心常采用具有光敏特性的 PN 結，這種結對光的變化非常敏感，具有單向?qū)щ娦?，?dāng)光強度變化時，其電特性也會發生變化，因此可以利用光的強度來改變電路中的電流。光敏二極管管是一種能將光信號轉變?yōu)殡娦盘柕陌雽?dǎo)體器件，二極管的核心部分也是PN結。

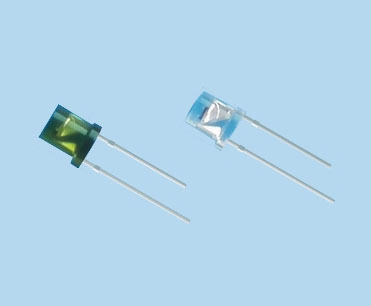

光敏二極管一、結構上區別
它和一般的二極管相比，結構上的區別在于，PN結面積做得盡可能大，以利于入射光的接收，電極面積保持盡可能小并且PN結的結深很淺，一般小于1微米。光電二極管工作在反向電壓下，當沒有光照時，反向電流很小(一般小于0.1微安)，稱為暗電流。當有光照時，攜帶能量的光子進入PN結，把能量傳遞給共價鍵上束縛的電子，使部分電子脫離共價鍵，從而產生稱為光生載流子的電子空穴對。它們在反向電壓作用下參與漂移運動，使反向電流明顯增大，光照強度越大，反向電流也越大。這種性質叫“光電導性”。光敏二極管在正常光照下產生的電流叫光電流。如果在外電路上接上負載，就會從負載上得到一個電信號，這個信號隨著光照而變化。

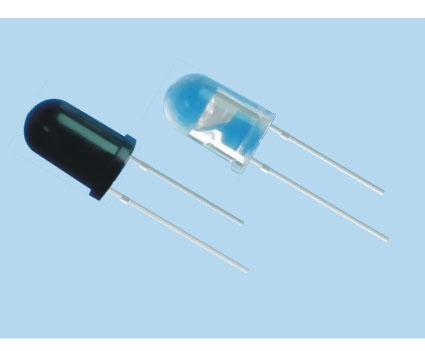

光敏二極管二、哪些特性
光敏二極管有五種特性：光譜特性、伏安特性、光特性、溫度特性和頻率響應特性。光敏二極管與普通二極管類似，都能對電流進行放大，不同之處在于它的集電極電流不但受基極電路和電流控制，還受光輻射的控制。一般情況下，基極不引出，但在某些情況下，也有引出基極的，引出的基極起溫度補償和附加控制的作用。當具有光敏特性的PN結受到光輻射時，就會形成光電流，由此產生的光生電流從基極進入發射極，進而在集電極電路中給出放大的信號電流。不同材料制成的光電二極管，其光譜特性有所不同。
光敏二極管三、如何工作
光敏二極管是一種將光信號轉換為電信號的半導體器件，其核心也是一個PN結，其結構與一般二極管不同之處在于，PN結面積盡量大，以利于入射光的接收，電極面積盡量小，PN結結深很淺，一般小于1μm。光敏二極管在反向電壓下工作，無光照時反向電流很小(一般小于0.1微安)，稱為暗電流。有光照時，攜帶能量的光子進入PN結，將能量傳遞給共價鍵上束縛的電子，使部分電子脫離共價鍵，從而產生電子空穴對，稱為光生載流子。它們在反向電壓作用下參與漂移運動，使反向電流明顯增大，光照強度越大，反向電流也越大。這種性質叫“光電導性”。光敏二極管在正常光照下產生的電流叫光電流。如果在外電路上接上負載，就從負載上得到一個電信號，這個電信號隨著光照而變化。光敏二極管是電子電路中廣泛使用的感光器件。光敏二極管和普通二極管一樣都有一個PN結，不同的是光電二極管的外殼上有一個透明窗口，用于接收光照射進行光電轉換，在電路圖中的文字符號通常為VD。
光敏二極管四、哪些應用
PN 結光敏二極管的用途與其他類型的光電探測器相同，可用于光敏電阻、光電耦合器和光電倍增管等設備。它們可以根據接收到的光照輸出模擬電信號(例如在測量儀器中)，或在數字電路中切換不同狀態(例如控制開關、數字信號處理)。光電二極管還用于消費電子產品，例如 CD 播放器、煙霧探測器以及用于控制電視和空調的紅外遙控設備。對于許多應用，可以使用光敏二極管或其他光電導材料。它們都可用于測量光，并且經常用于相機的光度計、路燈亮度的自動調節等。所有類型的光傳感器均可用于檢測突然爆發的光或檢測同一電路系統內的發光。光敏二極管通常與發光裝置(通常是發光二極管)組合以形成通常稱為光耦合元件的模塊。這樣就可以通過分析接收到的光來分析外部機械部件(例如光斬波器)的運動。光敏二極管的另一個作用是充當模擬電路和數字電路之間的中介，以便可以使用光信號將兩個部分耦合，從而可以提高電路的安全性。
光敏二極管五、精確測量光強度
在科學研究和工業中，光電二極管通常用于精確測量光強度，因為它們比其他光電導材料具有更好的線性度。光電二極管還廣泛用于醫療應用，例如 X 射線計算機斷層掃描和脈搏檢測器。PIN 結光敏二極管通常不用于測量極低的光強度。如果在低光條件下需要高靈敏度探測器，雪崩光敏二極管、光電耦合元件或光電倍增管會很有用，例如在天文學、光譜學、夜視設備、激光測距儀和其他應用中。
光敏二極管六、工作原理
光敏二極管是由 PIN(pn 結)結構組成的器件，當光線照射到光電二極管上時，通過稱為內光電效應的過程產生電子-空穴對。二極管內部的電場移動這些粒子，將空穴送往陽極，將電子送往陰極，從而產生光電流。當光在二極管電場附近被吸收時，就會發生這種情況。光電二極管工作原理圖光電流(來自光照)和暗電流(即使在沒有光照的情況下也會流動)組成總電流。降低暗電流對于提高光電二極管的靈敏度至關重要。光電導模式：光敏二極管在光電導模式下是反向偏置的，這意味著陰極比陽極更正。因此，耗盡層會擴大，從而降低電容并加快電子收集速度，從而縮短響應時間。光電流基本保持恒定，盡管反向偏置也會導致暗電流。此模式速度更快，但也可能因雪崩效應或暗電流而產生更多電噪聲。由于優質 PIN 二極管的漏電流非常低(小于 1 nA)，因此電路電阻通常會造成大部分噪聲。
以上就是關于光敏二極管類型、模式、用途講解的分享，相信大家在看了以上的總結之后，也已經對這方面的知識有了一定的了解，想要了解更多關于光敏二極管以及大功率紅外led的知識資訊，可以前往官網的客服進行咨詢。
