紅外接收管是用來產生紅外光的電子元件，在很多現代科技中都發揮著重要作用。下面我們一起來了解一下紅外發射管的知識吧。首先紅外發射管的工作原理是通過電流的流動，激發半導體材料內部的電子，使電子躍遷釋放能量，產生紅外光。這種紅外光波長較長，人眼無法感知，但可以被紅外接收器等設備接收和解碼。其次紅外接收管的應用范圍非常廣泛，被廣泛應用于遙控器、安防監控系統、醫療設備等各個領域。在遙控器中，紅外發射器作為發射器，將信號轉換成紅外光來控制家用電器的開關和功能。在安防監控系統中，用于紅外攝像機、傳感器等，對目標進行監視和探測。在醫療設備中，紅外發射管用于體溫計、血糖儀等設備，測量人體的生理數據。
紅外接收管一、應用領域
此外，紅外線發射管具有反應速度快、耗電少、壽命長等特點，能在短時間內產生穩定的紅外線光信號，同時節省能源、延長使用壽命，在各種應用中具有極高的性價比。總而言之，紅外線發射管作為重要的電子元件，為現代科技的發展與進步做出了重大貢獻，了解其工作原理與應用領域，可以更好地利用紅外線技術，提高設備操作的便捷性與效率，推動技術的不斷創新與發展。
紅外接收管二、發光器件

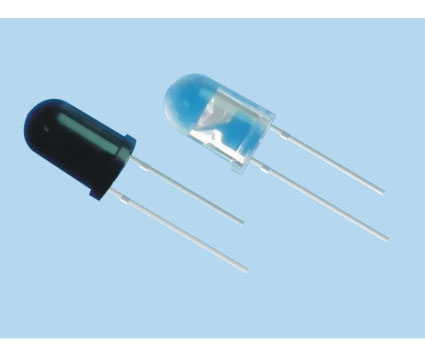

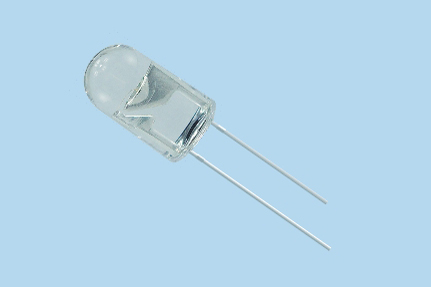

紅外接收管又叫紅外發射二極管，屬于二極管類，它能直接把電能轉換成近紅外線紅外發射管是將可見光(不可見光)與紅外線(不可見光)發射出去并向外輻射的發光器件，主要用于各種光電開關、遙控發射電路中。紅外接收管的結構和原理與普通發光二極管類似，但所用的半導體材料不同。紅外發光二極管通常采用砷化鎵(GaAs)、砷化鎵鋁(GaAlAs)等材料，采用全透明或淡藍、黑色樹脂封裝。
紅外接收管三、發射角度
發射距離、發射角度(15度、30度、45度、60度、90度、120度、180度)、發射光強度、波長。以上是物理參數，需要了解電性能參數：市面上常用直徑3mm、5mm為小功率紅外發射管，8mm、10mm為中功率、大功率發射管。小功率發射管正向電壓：1.1-1.5V，電流20ma，中功率正向電壓：1.4-1.65V 50-100ma，大功率發射管正向電壓：1.5-1.9V 200-350ma。宇星電子制造的1-10W大功率紅外發射管可應用于紅外監控照明。
紅外接收管四、光耦合器
紅外接收管由紅外 LED 和紅外光電二極管組成，它們統稱為光耦合器或光耦合器。紅外 LED 產生紅外光。當物體接近傳感器時，LED 發出的紅外光會照射到物體上，反射回來，然后接收器會接收它。根據其強度，紅外接收器會檢測輻射，然后對其進行進一步處理。紅外接收器的輸出通常較低，因此需要使用放大器來增加檢測到的信號。紅外線接收器又稱紅外接收模塊、紅外遙控接收器，簡稱IRM，是一種IC紅外光接收元件，由光電二極管和專用指令集集成電路(ASIC)組合封裝而成的產品。至今，用于遙控的紅外線接收器仍然廣泛應用于消費類電子產品中，例如空調、電視機、機頂盒、遙控風扇等。紅外線接收器
紅外接收管五、內置元件
主要由內置PIN二極管(PD)和前置放大器(IC)、支架和膠體(顏料、環氧樹脂)四部分組成。PD的主要作用是接收發射器發射的紅外信號;IC是IR接收器的CPU，主要由硅晶核心電路組成，主要作用是放大、限幅、濾波和解碼。工作原理：紅外線接收器一般可以接收850nm～1100nm波段的紅外光，其中主要是接收940nm的紅外光。 PIN二極管監測到紅外信號后，將其轉化為電信號，經放大器、限幅器、帶通濾波器等處理，最后由解碼器將信號還原為發射端的信號波形，通過接收頭的信號輸出腳輸出到控制裝置，實現對設備的控制。
紅外接收管六、紅外傳感器的應用
紅外傳感器在各個領域都有廣泛的應用。一些值得注意的例子包括：1. 用于同步多個電機的速度傳感器2.工業溫控用溫度傳感器3. 用于自動門開啟系統的 PIR 傳感器4. 用于距離測量的超聲波傳感器此外，紅外傳感器是眾多基于傳感器的項目和用于溫度測量和監測的電子設備不可或缺的一部分。
以上就是關于紅外接收管設備接收和解碼解答的分享，相信大家在看了以上的總結之后，也已經對這方面的知識有了一定的了解，想要了解更多關于紅外接收管以及紅外發射管的知識資訊，可以前往官網的客服進行咨詢。
