除了標準的 p 型和 n 型層外，PIN 光電二極管在結構中間還有一個本征半導體層。這使得這些器件中的耗盡層比其他光電二極管中的更寬。這有助于捕獲更多的光子能量并將其轉換為耗盡層中的電子空穴對。這意味著 PIN 光電二極管與其他設備相比具有顯著的帶寬和快速的響應速度。因此，它們通常用于光纖網絡系統、X 射線和伽馬射線檢測以及光電探測器。肖特基光電二極管在肖特基光電二極管中，鋁或鉑等金屬層與 n 型半導體層結合在一起。它們之間的空間稱為金屬半導體結。該空間的大小取決于在此耗盡區中形成的能量屏障的高度。電子必須克服此屏障才能穿過器件。
紅外線led一、正向電壓
假設我們以 2000mA 的電流運行此 Cree XP-L。從圖 8 中可以看到，在此驅動電流下，正向電壓為 3.15。因此，要計算瓦數，我們將 3.15(正向電壓)乘以 2 A(2000mA = 2 安培)，結果為 6.3 瓦?，F(xiàn)在要找到功效，我們只需要將 742 流明(在 2000mA 電流下測試到的此 LED 流明量)除以 6.3 瓦。因此，此 Cree XP-L 的功效(流明/瓦)為 117.8。這是很好的功效，但也請注意，Cree 宣稱 XLamp XP-L LED 在 350mA 電流下具有 200 流明/瓦的突破性功效。值得注意的是，流過 LED 的電流越多，功效就會下降，因為這會增加熱量，從而確實會使 LED 的效率降低一點。有時，如果您需要非常亮的 LED，您需要接受這一點，但是如果您想獲得最佳功效，則應該在較低的電流下運行 LED。這些都有助于確定您的應用需要多少功率，以及計算出未來的能源節省情況。
紅外線led二、設計和組件
探究紅外傳感器的設計，可以發現它巧妙地整合了各種組件，每個組件都有不同的用途。紅外 LED 是其功能的核心，它發出紅外光，是傳感器檢測能力的核心。這種肉眼看不見的光是傳感器運行的關鍵。與紅外 LED 一起出現的是光電二極管，這是一種敏感元件，可以檢測紅外光 并將其轉換為電信號。這些組件的精度和響應能力決定了傳感器的整體效率和范圍，因此它們的質量至關重要。
紅外線led三、探測哪些物體?
任何反射光線的物體都會激活紅外傳感器并使其通過“YES”信號。但是像玻璃、水、塑料、有色水、所有這些物體都可能反射或不反射紅外線。實際上，這取決于物體的質量或透明度。、假設一塊玻璃非常純凈，可以讓所有的紅外光通過，但不會被紅外信號檢測到。嘗試使用各種透明、半透明和不透明的玻璃。您可以嘗試在紅外元件前倒一些水，就像創建一個人工瀑布一樣，看看紅外傳感器如何反應。
紅外線led四、濾波電路包括

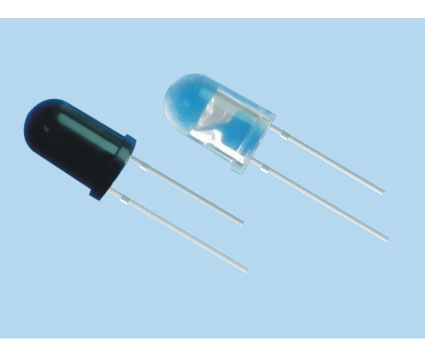

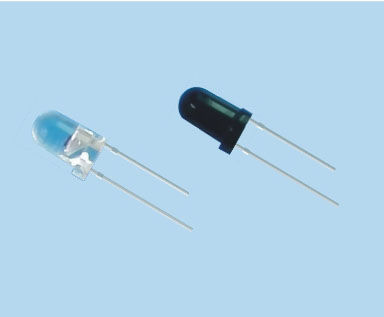

所述第一電容的第一端與所述紅外接收管的第二極連接，所述第一電容的第二端與所述電壓比較電路連接;所述第三電阻的第一端與所述第一電容的第二端連接，所述第三電阻的第二端接地;電壓比較電路包括：比較器的正輸入端與濾波電路連接，比較器的負輸入端用于輸入設定的幅度閾值，比較器的輸出端與紅外探測裝置的信號輸出端連接。紅外 LED 通常有兩個用于電路連接的引腳。引腳排列方式為左側為正極 (陽極)，右側為負極 (陰極)。陽極通常是較長的引腳，而陰極較短。將陽極連接到正電壓，將陰極連接到負電壓，使紅外 LED 處于正向偏置狀態。在此狀態下，電子從 N 型半導體移動到 P 型半導體并填充空穴。這種運動釋放能量，因為光子會產生紅外光。這種光的頻率和波長取決于半導體材料的能帶結構和電流。因此，紅外 LED 的發光特性由這些因素決定。在正常情況下，紅外 LED 會發出連續的紅外光 - 作為紅外通信、遙控器和傳感器的光源。通過控制電流大小和方向，可以調整紅外 LED 的亮度和工作模式以適應不同的應用。這種引腳配置和連接反映了紅外 LED 作為二極管的基本工作原理。
紅外線led五、主要組件
紅外 (IR) 傳感器的工作原理依賴于兩個主要組件：發射器電路和接收器電路。這些元件共同構成了 IR 傳感器的核心結構，通常稱為光耦合器或光耦合器。發射器電路使用紅外 LED (IR LED) 產生紅外光信號。當電流流過 IR LED 時，它會發出人眼看不見的紅外光。這一特性使 IR LED 成為不需要可見光的應用的理想選擇。接收器電路檢測發射器發出的紅外光。該電路通常包括一個光敏電阻或光電二極管 - 對紅外光高度敏感。當紅外光照射到光電二極管時，其電阻和輸出電壓會根據光強度而變化。這種變化使傳感器能夠檢測到物體的存在或環境變化。傳感器需要將光轉換為電信號才能傳遞有關其周圍環境的信息。
以上就是關于紅外線led設計和組件講解的分享，相信大家在看了以上的總結之后，也已經對這方面的知識有了一定的了解，想要了解更多關于紅外線led以及紅外發射管的知識資訊，可以前往官網的客服進行咨詢。
