日期：2024-12-10

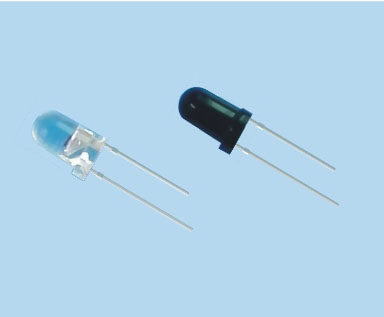

IR 代表紅外線。這些射線是人眼看不見的光形式的能量源。紅外線是一種電磁輻射，其波長介于 700 nm 至 100,000 nm 之間。紅外接收頭或 IR 傳感器是一種利用紅外光發射和反射原理來檢測物體、距離和運動的電子電路。紅外接收頭有兩種類型的 LED。透明的 LED 是紅外發射器，黑色 LED 是紅外接收頭。發射器發出紅外光。當紅外光照射到物體上時，它會被阻擋，從而被反射回來。反射光被接收器接收。接收器感知到返回的光線，而紅外元件的控制部分會注意到這一點。紅外傳感器模塊內置紅外接收頭和紅外接收器，可發出紅外光并尋找反射的紅外光來檢測傳感器模塊前方是否存在障礙物。
紅外接收頭一、中距離
它用于查找障礙物和短距離和中距離通信。板載電位器可調節探測范圍，模塊板上有障礙物探測LED指示燈。紅外接收頭以紅外光的形式傳輸數字?jǐn)?shù)據(邏輯 1 和 0)。當傳感器獲得邏輯 1 時，表示 LED 亮起，邏輯 0 表示 LED 熄滅。即使在環境光或完全黑暗的環境中，傳感器也具有非常好且穩定的響應。
紅外接收頭二、原理
紅外障礙物感應原理將基于障礙物的檢測和紅外線的反射障礙物檢測超聲波傳感器使用光傳感器來檢測紅外 (IR) 光譜中的光波長。該系統使用 LED 發出與傳感器尋找的波長相同的光。當 LED 發出的光遇到障礙物時，它會反射回來并被光傳感器拾取。當障礙物接近傳感器時，LED 反射的光會變得更強，并以更大的強度進入傳感器。可以使用預定閾值來檢測光強度的這種突然變化。當光強度超過此閾值時，傳感器會觸發警報或采取相應措施。
紅外接收頭三、應用
由于上述優點，障礙物紅外接收頭不僅廣泛應用于生活中，而且還應用于工業、交通等許多其他領域。一些流行的應用如下：自動開燈和關燈：紅外傳感器可幫助燈在有人進入傳感器區域時自動打開。當人們移動時，燈光會根據他們所到的每個位置自動打開，確保走廊和廁所等空間始終在正確的時間被照亮。這不僅創造了便利，還節省了能源。防盜系統：紅外傳感器防盜效率高，更好地保護家庭。當竊賊潛入家中或在夜間穿過花園或陽臺時，傳感器會檢測到動作并立即觸發警報系統。喇叭會發出嚎叫聲，警告房主非法入侵，幫助他們及時采取措施。自動門：自動門系統還集成了紅外接收頭，當有人靠近時，門會自動打開。這為用戶提供了靈活性和便利性，同時增強了在公共和家庭空間的使用體驗。軍事和國防應用：在軍事領域，紅外傳感器在戰斗機近距空空導彈的制導中發揮著重要作用，有助于準確識別和跟蹤目標，提高作戰效能，保障國家安全。
紅外接收頭四、PN結
通常，紅外接收頭是光電二極管。它是一種具有 PN 結的半導體。光電二極管能夠檢測紅外線。它以反向偏置方式工作。光電二極管在沒有紅外線的情況下具有非常高的電阻，而當紅外線落在其上時，電阻會降低。此外，它有兩個端子，較長的一個為正極，較小的一個為負極。紅外接收頭有一個板載可變電阻(電位器)。此可變電阻為 10k 預置電阻。它用于設置操作范圍。旋轉預置旋鈕可調整檢測距離，有效操作范圍為 2-10 厘米。如果預置旋鈕順時針旋轉，檢測范圍將增加。如果預置旋鈕逆時針旋轉，檢測范圍將減小。
以上就是關于紅外接收頭產品功能解答的分享，相信大家在看了以上的總結之后，也已經對這方面的知識有了一定的了解，想要了解更多關于紅外接收頭以及紅外發射管的知識資訊，可以前往官網的客服進行咨詢。
