IR LED 的工作原理，從示意圖上看，LED的符號是圓圈內有一個規則的二極管形狀，兩個小箭頭指向遠方，表示發光。LED 由與硅二極管不同的化學物質制成，它們的正向壓降也會不同。一般而言，LED 的正向壓降比整流二極管大得多。它們的電壓范圍從 1.2 伏(IR)到超過 3.4 伏(紫外線或白色)，具體取決于顏色。例如，IR LED 在 20 mA 正向電流下具有 1.2 伏特的正向電壓。

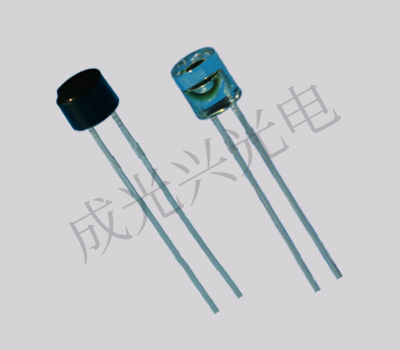

大功率紅外LED一、實例電路
此外，標準尺寸 LED 的通?；虻湫凸ぷ麟娏骷s為 20 mA。此外，當使用高于 LED 正向電壓的直流電壓源操作 LED 時，需要使用串聯(降壓)電阻器來防止全電源電壓損壞 LED。印刷電路板上的二極管:LED 需要特別注意其電壓源需求。紅外 LED 壓降示例電路:因此，讓我們考慮這兩個示例電路，一個使用 6 伏電源，另一個使用 24 伏電源，兩者都具有 20 毫安的設定 LED 電流。

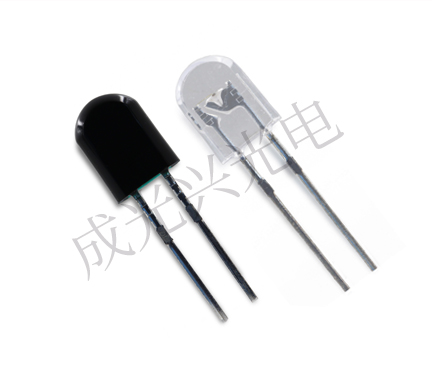

大功率紅外LED二、電壓值
在我們的第一個例子中，(紅色)LED 的電壓下降了 1.6 伏;因此，電阻器上會出現 4.4 伏的壓降。此外，根據歐姆定律 (R=E/I)，為 20 mA 的 LED 電流選擇電阻器的大小就像取其壓降 (4.4 伏) 并將其除以電路電流 (20 mA) 一樣簡單，從而得出我們的數字為 220 Ω。在計算這個 220 Ω 電阻器的功耗時，我們將其壓降乘以電流 (P=IE)，結果為 88 mW，完全在 1/8 瓦電阻器的額定值范圍內。
大功率紅外LED三、電壓源影響
現在在我們的第二個例子中，我們探索增加電壓源的影響。更高的電池電壓將需要我們的降壓電阻器具有更高的電阻，并且可能還需要更高的額定功率。例如，降壓電阻器必須增加到 1.12 kΩ 的大小，以在 20 mA 時降低必要的 22.4 伏特，這樣 LED 仍然只接收 1.6 伏特。這種增加還意味著更高的電阻器功耗 448 mW。因此，很明顯，如果在此處使用額定功耗為 1/8 瓦甚至 1/4 瓦的電阻器將會過熱。
大功率紅外LED四、電路中降壓電阻的總體影響
IR LED 電路中的降壓電阻對LED 的生命周期和整體功能至關重要。然而，與電阻的細微增加和減少相關的電路行為是非?？深A(yù)測的。此外，只要您了解這對 LED 性能意味著什么，下降電阻值不需要對您的 LED 電路精確。例如，假設我們要在早期的仿真模型中使用 1 kΩ 電阻器而不是 1.12 kΩ 電阻器?？傮w結果是電路電流和 LED 壓降略高。
大功率紅外LED五、電路電流
當然，這會導致 LED 發出更亮的光，并略微縮短生命周期(燒壞)。相反，一個值為 1.5 kΩ 而不是 1.12 kΩ 的降壓電阻器，這將導致更小的電路電流、更小的 LED 電壓和更低的 IR LED 光發射?？偠灾?，LED 對應用功率的變化具有很強的耐受性;因此，除非您的設計需要，否則在確定降壓電阻器大小時可能不需要力求完美。與所有 LED 一樣，IR LED 幾乎是所有電子設備的一部分。它們的成本效益和效率使它們成為電子領域中使用最廣泛的組件之一。因此，了解它們?nèi)绾伟l(fā)揮作用以及如何與它們所在的各種回路相互作用至關重要。我知道我們大多數人在遙控器無法工作或警報響起之前不會輕易想到紅外 LED。
大功率紅外LED六、功能性
最后，在功能方面，IR LED 的壓降影響、功能、性能和生命周期。使用Cadence 的設計和分析工具套件，讓您的設計師和生產團隊共同努力，在您的所有 PCB 設計中實施適當?shù)?IR LED 壓降策略。Allegro PCB Designer是您當前和未來 PCB 設計中 LED 電路設計的布局解決方案。
以上就是關于大功率紅外LED對電壓要求講解的分享，相信大家在看了以上的總結之后，也已經對這方面的知識有了一定的了解，想要了解更多關于大功率紅外led以及紅外發射管的知識資訊，可以前往官網的客服進行咨詢。
