日期：2022-12-02

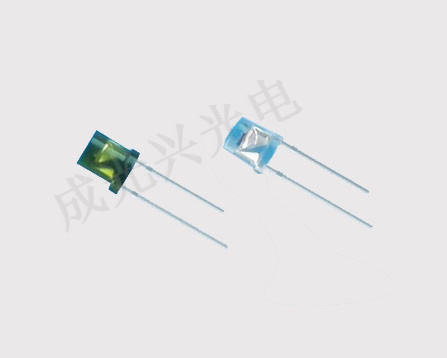

IR 發射器和接收器遠程控制任何設備。紅外通信是一種非常常見、易于使用且價格低廉的無線通信技術。這通常包括發射器和接收器對。本教程解釋了使用 555 定時器 IC 的 IR 發射器和接收器的簡單功能。此處，作為發射器的 TSOP1738 接收紅外信號。一個簡單的 IR LED 傳輸信號。接收器 TSOP1738 由光電探測器、增益控制、帶通濾波器、解調器和前置放大器組成。IR LED 發射紅外頻率范圍內的紅外光。這些紅外光是人眼看不見的。
紅外接收頭一、工作說明
IR 發射器和接收器對形成一個簡單的電路。該項目解釋了 IR 通信的原理。555 定時器 IC 在非穩態模式下運行。它產生頻率的連續脈沖。按下開關時，IR LED 和 555 定時器 IC 之間的連接將關閉。然后 IR LED 發出某種頻率的光。當這種調制的紅外光通過紅外接收器的線路時，它會檢測到信號。之后，接收器解調信號。通常，IR 接收器的輸出為高，因?yàn)樗鼨z測到其輸出變低的信號。發射器連接到 PNP 晶體管，然后打開晶體管，打開 LED。
紅外接收頭二、應用
紅外線通信最常見的用途是遙控不同的電器，如電視、空調等。它可用于簡單的遠程控制應用程序或小型數據傳輸。其他幾個應用，如安全應用、接近傳感器和距離測量應用。等使用這個項目。該項目的目標是在振蕩模式下使用 555 定時器，以便生成 38 kHz 方波。使用555定時器的開關量輸出來驅動一個紅外(IR)LED;這意味著 LED 將以每秒約 38,000 次的速度關閉。這樣做是為了使接收器將使用 IR 接收器傳感器檢測信號，該傳感器被調諧以檢測該頻率并打開紅色 LED。您可能會問自己這是如何工作的。答案相當簡單，這將類似于您的遙控器的工作方式。當您按下按鈕時，它會向電視內置的接收器發送紅外信號;電視然后執行您發送的命令。這與它非常相似，盡管有點愚蠢。IR LED 將不斷發出信號，當汽車開始駛?cè)胲噹鞎r(shí)，汽車的頭燈會將信號反射回 IR 接收器并打開紅色 LED 燈。
紅外接收頭三、為電路
供電 電源將由連接到帶有旁路電容器的 5V 穩壓器的常規 9V 電池提供?？梢孕薷暮透脑O(shè)計以使 555 計時器更高效，但這些都是可用的。
紅外接收頭四、IR 接收
使用的 IR 接收器是 RadioShack 的 38 kHz 紅外接收器模塊，但幾乎任何一個都可以正常工作。選擇此接收器是為了拒絕除 38 kHz 之外的所有其他頻率，包括可見光。555 定時器：要理解的主要思想是 555 計時器處于穩定配置中。555 定時器右側的 3 個電阻器(330Ω、22Ω 和 680Ω)控制 0.022uF 電容器的充電和放電，從而在 555 的輸出端產生方波。接下來連接到 IR 的 470 歐姆電阻器LED 限制了定時器的電流，因此我們在驅動 IR LED 時不會破壞它;10K 電阻確保定時器不會復位。
紅外接收頭五、面包板模擬
如果在上一步中很難遵循電路原理圖中發生的事情，那么我已經創建了應該發生的事情的模擬版本。請注意，您可以以任何您認為合適的方式設計此電路。這是我第一次使用零到面包板模擬，所以事情可能有點擁擠或不像我通常布置的那樣最佳。我還更改了電容器的符號，對于那些可能已經丟失的電容器，100 nF 等于 0.1 uF。第二張圖片是一個實際的布局，可能很難看到到底發生了什么，但它會給你一個大致的概念。我還在構建電路時將 5V 穩壓器移到了另一塊板上，以幫助進行故障排除，因此它沒有顯示在從零到面包板的模擬中。
以上就是關于紅外接收頭飾如何調節信號的的分享，相信大家在看了以上的總結之后，也已經對這方面的知識有了一定的了解，想要了解更多關于紅外接收頭以及紅外對管的知識資訊，可以前往官網的客服進行咨詢。
