電視、有線電視機頂盒、藍光播放器或其他消費電子設備的大多數遙控器都使用紅外信號。IR 也是控制各種創客項目的廉價且有效的方式。IR 在為殘疾人創建輔助技術設備時特別有用，例如鼠標和鍵盤模擬器。在另一個教程中，我們描述了如何使用名為“IRLib”的開源庫，它允許您對消費電子設備使用的各種標準協議進行解碼或編碼。此 IR 分線板可幫助您充分利用 IRLib。這是一個關于如何使用 IRLib 的教程。

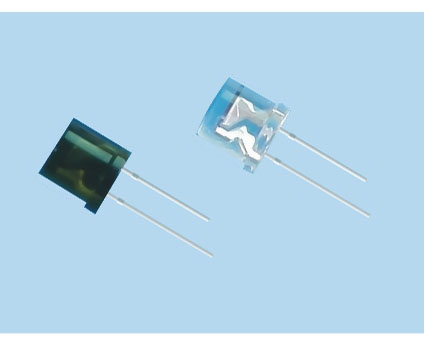

紅外發射管一、發射器和接收器板
該板也是稱為“終極遙控器”的輔助技術設備中的一個組成部分，該設備在此處的另一個教程中進行了介紹。(快來了)，器件由 2 個由 3 個晶體管驅動的紅外 LED 以及一個 TSOP38xxx 接收器芯片和一個 TSMP58000 學習器芯片組成。我們甚至添加了一些額外的接地和電源引腳，以便更輕松地將此板集成到您的項目中。它可以處理 5v 或 3.3v 電源輸入，并且板的發送和接收部分可以在任一電壓下獨立供電。
紅外發射管二、可選組件和功能
現在，您可以就董事會的各種選擇做出一些決定。根據您的應用需求，您可能希望也可能不希望包括限流電阻器。還有一些關于如何定位接收器和學習器設備的選項。最后，您可以選擇為電路的輸出 LED 部分與電路的輸入接收器部分提供不同的電源電壓。
紅外發射管三、限流電阻與跳線
第一種選擇是為每個 LED 添加一個 33 歐姆的限流電阻。沒有它們，該電路將驅動 IR LED 超出其額定連續電流容量。然而，由于 IR 信號是間歇性和調制的，因此這樣做是安全的。另一方面，您的電源必須能夠提供那么多電流。在某些應用程序中，如果您從由 USB 供電的 Arduino 板供電，它可能無法提供那么多電流并同時操作板。例如，我們在基于 Arduino Yun 的物聯網 (IoT) IR 遙控器中使用該板，該板為嵌入式 Linux 處理器和 Wi-Fi 功能消耗大量電力。該板也無法為該 IR 設備供電。添加 33 歐姆電阻器降低了電流要求，使該項目工作。
紅外發射管四、電路板供電
此外，如果您的應用程序需要大量持續使用，例如控制 IR 機器人或無人機，您可能還需要考慮使用限流電阻。與正常用作電視遙控器相比，此類應用對 LED 和電路造成更大的壓力。另一方面，如果您使用電池源為電路板供電，例如我們在輔助技術 Ultimate Remote 中所做的，則省去限流電阻所帶來的額外電力非常有用。因此，您可以選擇在 R2 和 R3 位置包含電阻器，或者直接插入跳線。您還可以安裝電阻器并在背面放置一個跳線或焊橋，在您實驗時可以焊接或拆焊。
紅外發射管五、接收器配置

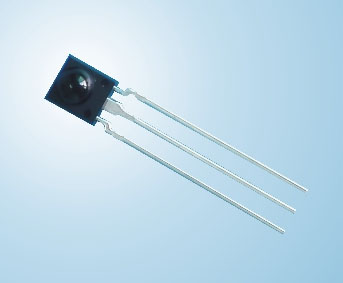

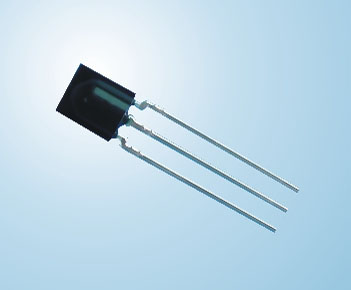

如果您僅將板用于輸出目的，則不需要兩個接收器設備中的任何一個，您可以跳過它們的安裝。如果您正在輸入，您將需要使用 Adafruit 的 TSOP38238 或 DigiKey 的 TSOP38438。后者內置了稍微好一點的自動增益控制電路，但任何一種設備都可以正常工作。該設備讀取調制為 38 kHz 的紅外信號并將其解調為干凈的方波，以便項目可以檢測紅外發射器(如電視遙控器)發送的模式。大多數消費電子設備使用以 38 kHz 調制的信號，但有些使用 36 kHz，有些使用 40 kHz，少數使用 56 或 57 kHz。
紅外發射管六、電源電壓選項
由 LED 和驅動晶體管組成的電路的發送部分可以與由兩個接收器芯片組成的接收部分分開供電。電路的任何部分都可以在 3.3v 或 5v 下運行，并且在大多數情況下，您會希望它們都以相同的電壓供電。但是，在某些情況下，如果您有 5v 可用于為 LED 驅動器供電，但使用的是 3.3v 微控制器，例如 Adafruit Feather，則必須為接收器芯片提供與處理器相同的電壓。它們將在您提供的任何電源電壓下輸出信號。因此，雖然在 LED 驅動器上使用 5v 以提供更強的輸出是有利的，但您不能將 5v 連接到接收器，然后將它們連接到 3.3v 板上。
以上就是關于紅外發射管是如何處理紅外信號的的分享，相信大家在看了以上的總結之后，也已經對這方面的知識有了一定的了解，想要了解更多關于紅外發射管以及紅外接收管的知識資訊，可以前往官網的客服進行咨詢。
