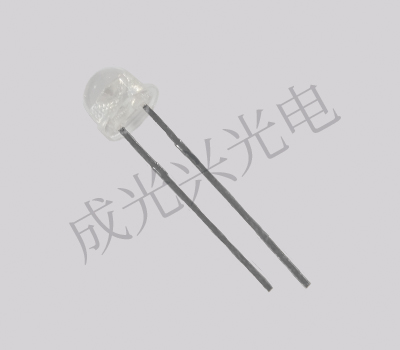

IR 探測器是帶有光電管的小型微芯片，可調諧以接收紅外光。它們幾乎總是用于遙控檢測——每臺電視和 DVD 播放器的前面都有一個，用于監聽來自答題器的 IR 信號。遙控器內部是一個匹配的 IR LED，它發出 IR 脈沖來告訴電視打開、關閉或更改頻道。人眼看不到紅外光，這意味著測試設置需要做更多的工作。
紅外接收頭一、探測可見光
IR 探測器專門針對紅外光進行過濾，它們不擅長探測可見光。另一方面，光電管擅長檢測黃色/綠色可見光，而不擅長檢測紅外光IR 探測器內部有一個解調器，用于尋找 38 KHz 的調制 IR。僅點亮 IR LED 不會被檢測到，它必須是 38KHz 的 PWM 閃爍。光電管沒有任何類型的解調器，可以在光電管的響應速度(約 1KHz)內檢測任何頻率(包括 DC)IR 探測器是數字輸出的——它們要么檢測 38KHz IR 信號并輸出低電平 (0V)，要么不檢測任何信號并輸出高電平 (5V)。光電管的作用類似于電阻器，電阻會根據它們暴露在多少光下而變化。
紅外接收頭二、微控制器
您的紅外傳感器以確保其正常工作，將原始 IR 代碼讀入微控制器，創建一個相機間隔計，從微控制器上的遙控器收聽“命令”，一些統計數據。這些統計數據適用于 Adafruit 商店中的紅外探測器，也稱為 PNA4602。幾乎所有光電管的規格都會略有不同，盡管它們的工作原理幾乎相同。如果有數據表，您需要參考它。
紅外接收頭三、靈敏度范圍

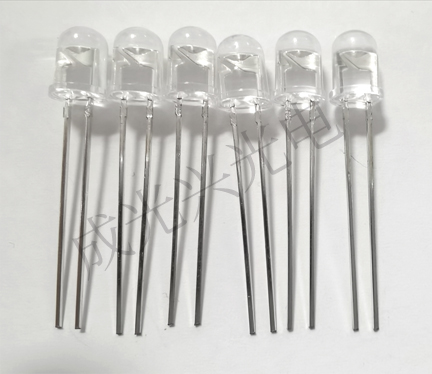

尺寸：正方形，7mm x 8mm 探測器面積，輸出：檢測到 38KHz 載波時為 0V(低)，否則為 5V(高)，靈敏度范圍： 800nm 至 1100nm，峰值響應為 940nm。頻率范圍為 35KHz 至 41KHz，峰值檢測為 38KHz，電源： 3-5V DC 3mAPNA4602 數據表 (現已停產)或GP1UX311QS 或TSOP38238(引腳兼容替代品)，從這些數據表圖中可以看出，峰值頻率檢測為 38 KHz ，峰值 LED 顏色為 940 nm。您可以使用大約 35 KHz 到 41 KHz，但靈敏度會下降，因此它也不會從遠處檢測到。同樣，您可以使用 850 至 1100 nm 的 LED，但它們不會像 900 至 1000 nm 那樣工作，因此請確保獲得匹配的 LED!檢查 IR LED 的數據表以驗證波長。
紅外接收頭四、輸出連接
電路設計背后的整個想法是平衡 IR LED 釋放的紅外光。在設計中(我們將在后面介紹)，TSOP 1738 是紅外接收器。因此，將 IR 信號調整到大約 38KHz 至關重要。但是您必須將其置于 Astable 多諧振蕩器模式。為了實現這一點，我們采用了 555 定時器 IC。這樣做的原因是允許 555 IC 作為自由運行的振蕩器運行。此外，該 IC 有助于產生估計為 38KHz 的方波。因此，通過按鈕將 IC 的輸出連接到 IR LED 是相關的。至于 IR 接收器電路，輸出將為低電平有效。因此，您可以使用 PNP 晶體管使 LED 亮起——當 IR 接收器識別到紅外信號時。
以上就是關于紅外接收頭的電路是怎么樣的的分享，相信大家在看了以上的總結之后，也已經對這方面的知識有了一定的了解，想要了解更多關于紅外接收頭以及紅外發射管的知識資訊，可以前往官網的客服進行咨詢。
