在家庭影院應用中占主導地位的遙控技術是紅外線 (IR)。紅外線也被稱為普通的“熱量”。紅外遙控器工作的基本前提是使用光在遙控器和它所引導的設備之間傳輸信號。紅外光位于電磁光譜的不可見部分。紅外遙控器(發射器)發出代表特定二進制代碼的紅外光脈沖。這些二進制代碼對應于命令，例如 Power On/Off 和 Volume Up。電視、立體聲音響或其他設備中的 IR接收器將光脈沖解碼為設備微處理器可以理解的二進制數據(1 和 0)。然后微處理器執行相應的命令。

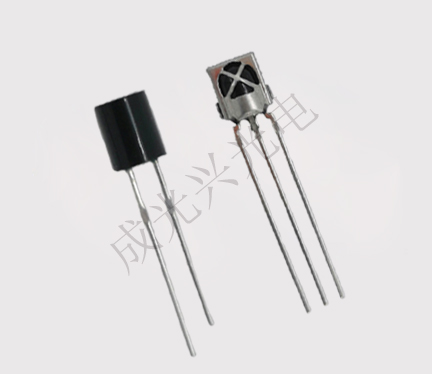

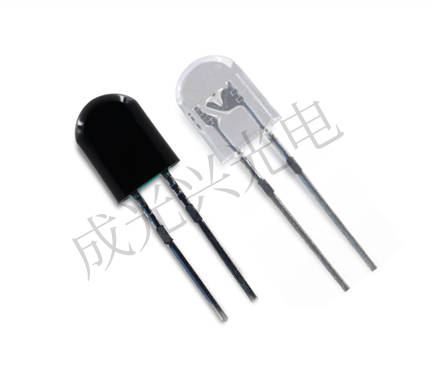

紅外接收管一、發光二極管 (LED)
要了解有關遙控器電路板上部件的更多信息，請查看電視遙控器內部。在組件方面，紅外接收器位于設備的正面，可以輕松看到來自遙控器的信號。您可能已經注意到，某些遙控器僅在您將它們直接指向受控設備上的接收器時才起作用，而其他遙控器則在您將它們指向接收器的大致附近時起作用。這與發射LED的強度有關。帶有多個 LED 和/或特別強大的 LED 的遙控器會產生更強、更廣的信號。
紅外接收管二、設備執行命令
現在讓我們看看這些部件如何協同工作以允許光脈沖改變有線電視盒上的頻道。按下遙控器上的按鈕會啟動一系列事件，這些事件會導致受控設備執行命令。這個過程是這樣的：您按下遙控器上的“提高音量”按鈕，使其接觸到其下方的觸點并完成電路板上的“提高音量”電路。集成電路檢測到這一點。集成電路將二進制“提高音量”命令發送到遙控器前面的 LED。
紅外接收管三、系列脈沖
發出一系列光脈沖，對應于二進制“增大音量”命令。因此，當您按下索尼電視遙控器上的“提高音量”按鈕時，它會發出一系列脈沖，如下所示：當電視上的紅外接收器接收到遙控器的信號并從地址碼驗證它應該執行此命令時，它將光脈沖轉換回 001 0010 的電信號。然后將此信號傳遞給微處理器，它會增加音量?！巴Ｖ埂泵罡嬖V微處理器它可以停止增加音量。
紅外接收管四、拐角處傳輸
紅外遙控器工作得很好，可以使用 25 年，但它們確實有一些與紅外光性質有關的限制。首先，紅外遙控器的范圍只有大約30 英尺(10
米)，而且它們需要視線。這意味著紅外信號不會穿過墻壁或拐角處傳輸——您需要一條直線連接到您要控制的設備。此外，紅外光無處不在，干擾可能是紅外遙控器的一個問題。只有少數日常紅外光源包括陽光、熒光燈和人體。為避免其他紅外光源造成干擾，電視機上的紅外接收器只響應特定波長的紅外光，通常為
980 納米。
紅外接收管五、濾光片
接收器上有濾光片，可以阻擋其他波長的光。盡管如此，陽光仍會混淆接收器，因為它包含 980 nm 波長的紅外光。為了解決這個問題，紅外遙控器發出的光通常被調制到陽光中不存在的頻率，而接收器只響應調制到該頻率的 980 nm 光。該系統不能完美地工作，但它確實減少了很多干擾。雖然紅外遙控器是家庭影院應用中的主要技術，但還有其他特定于利基的遙控器可以使用無線電波而不是光波。例如，如果你有一個車庫門開啟器，你就有一個射頻遙控器。
以上就是關于紅外接收管遙控微處理講解的分享，相信大家在看了以上的總結之后，也已經對這方面的知識有了一定的了解，想要了解更多關于紅外接收管以及紅外發射管的知識資訊，可以前往官網的客服進行咨詢。
