通常用于無線控制電子設備，主要是通過遙控器。電視遙控器和交流遙控器是紅外發射器的最佳示例。電視一般采用 TSOP1738 作為 IR 接收器，它感應調制的 IR 脈沖并將其轉換為電信號。在我們的電路中，我們正在構建紅外遙控器及其接收器。我們使用 IR LED 作為發射器，使用 TSOP1738 作為 IR 接收器。
紅外線一、工作方式
IR LED 發出紅外線，是指它發出紅外線頻率范圍內的光。我們無法通過眼睛看到紅外線，它們是人眼看不見的。紅外線的波長(700nm – 1mm)剛好超出正常的可見光。一切產生熱量的東西都會像我們的人體一樣發出紅外線。紅外線具有與可見光相同的特性，就像它可以像可見光一樣聚焦、反射和偏振。
紅外線二、發射管類型

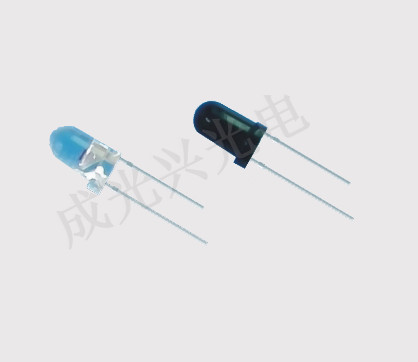

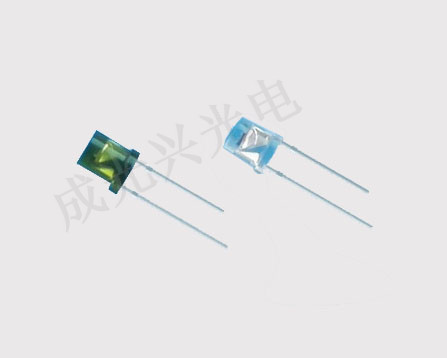

除了發射不可見的紅外光外，IR LED 看起來像普通 LED，也像普通 LED 一樣工作，這意味著它消耗 20mA 電流和 3vots 功率。IR LED 的發光角度約為。20-60 度和范圍約。幾厘米到幾英尺，這取決于紅外發射器的類型和制造商。一些發射器的范圍以公里為單位。
紅外線三、輸出形式
TSOP17XX 接收調制的紅外波并改變其輸出。TSOP 可用于許多頻率范圍，如 TSOP1730、TSOP1738、TSOP1740 等。最后兩位數字表示 TSOP 響應的調制紅外射線的頻率(以 Khz 為單位)。例如，當 TSOP1738 接收到調制為 38Khz 的紅外輻射時，它會做出反應。意味著它檢測到以 38Khz 的速率打開和關閉的 IR。TSOP 的輸出低電平有效，意味著它的輸出在沒有紅外時保持高電平，當它檢測到紅外輻射時變?yōu)榈碗娖?。TSOP 在特定頻率上運行，因此環境中的其他 IR 不會干擾，除了特定頻率的調制 IR。它具有三個引腳，接地、Vs(電源)和輸出引腳。
紅外線四、電路圖
我們使用TSOP1738 作為 IR 接收器，因此我們需要生成 38 kHz 的調制 IR。您可以使用任何 TSOP，但您需要生成相應頻率的 IR 作為 TSOP。所以我們在 Astable模式下使用 555 定時器以 38KHz 頻率振蕩 IR。眾所周知，555定時器的振蕩頻率是由電阻R1、R2和電容C1決定的。正如您在吹紅外發射器電路中看到的那樣，我們使用了 1k R1、20K R2 和 1nF 電容器來產生大約 100 倍的頻率。38 千赫茲?？梢允褂靡韵鹿接嬎悖?.44/((R1+2*R2)*C1)。
紅外線五、測試接收器
IR 接收器電路非常簡單，我們只需將 LED 連接到 TSOP1738 的輸出端，即可測試接收器。我們在這里使用了 BC557 PNP 晶體管，以反轉 TSOP 的效果，這意味著只要輸出為高，LED 就會關閉，而當它檢測到 IR 并且輸出為低時，LED 就會開啟。PNP晶體管的行為與NPN晶體管相反，當電壓施加到其基極時它充當開路開關，當其基極沒有電壓時充當閉合開關。所以通常 TSOP 輸出保持高電平，晶體管表現為開路開關，LED 將關閉。一旦 TSOP 檢測到紅外線，其輸出變?yōu)榈碗娖?，晶體管表現為閉合開關，LED 將點亮。
以上就是關于紅外線接收器的頻率感應范圍講解的分享，相信大家在看了以上的總結之后，也已經對這方面的知識有了一定的了解，想要了解更多關于紅外線以及紅外的知識資訊，可以前往官網的客服進行咨詢。
