日期：2022-06-28
反射型光電容積脈搏波 (PPG) 脈沖傳感器廣泛用于消費市場以測量心血管信號。與發光二極管(LED)和光電探測器(PD)在不同芯片中的片外封裝方案不同，提出了一種新型環形結構的GaN集成光電芯片來實現PPG脈沖傳感器。集成的光電芯片由兩個多量子阱(MQW)二極管組成。對于更高的靈敏度，中央和外圍 MQW 二極管分別適合作為 LED 和 PD。結果表明，基于藍光LED外延片的集成光電芯片更適合基于器件性能的集成PPG傳感器。而且，從指尖采集的PPG脈沖信號的幅度比從手腕采集的要高。

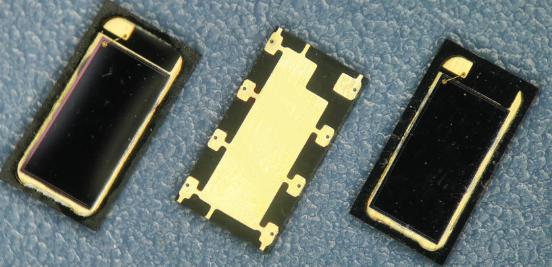

脈搏傳感器一、響應速度快
血流變化或心率等心血管信號可以為臨床應用中的患者診斷、老年人和心臟病患者的日常健康護理以及持續的運動健康監測提供有價值的信息。反射式光電容積脈搏波 (PPG) 脈沖傳感器 具有無創測量、成本低、響應快、結構簡單、測試方法方便等特點，是消費市場獲取心血管信號的首選。一個基本的 PPG 傳感器只需要一個光發射器來照亮皮膚組織和一個光電探測器 (PD) 來檢測與微血管床中血容量變化相關的光強度的微小變化。
脈搏傳感器二、透射式
與使用紅外光源的透射式 PPG 傳感器 [ 9-11 ]相比，一般使用綠色光源的反射式傳感器可以放置在人體皮膚的各個部位以檢測反射光，并且不易受來自熱應力 [ 11]。光發射器和 PD 之間更短的距離有助于提高反射光比和最終的設備性能。因此，陳等人。最近開發了一種基于集成光電芯片的 PPG 脈沖傳感器 [ 12] 其中LED和PD在一個芯片上，藍寶石基板可以直接接觸皮膚。
脈搏傳感器三、測量結果
對基于藍色和綠色 LED 外延片的兩個集成光電芯片的性能進行表征，以確定適用于 PPG 脈沖傳感器系統的芯片。為方便測量，集成光電芯片倒裝芯片結合到柔性印刷電路板上并封裝在聚二甲基硅氧烷(PDMS)條中，如圖3的插圖所示 。圖 3(a)顯示了基于藍色外延片的 PD 的 IV 特性，其中不同的電流注入到相鄰的 LED 中。對于圖3 (a)左下角的 IV 曲線 ，中心 MQW 二極管用作 LED，外圍是 PD。對于圖3右下方的 IV 曲線 (a)，中央MQW二極管用作PD，外圍是LED。對比顯示，外圍MQW二極管由于輸出電流較高，更適合PPG的PD。
脈搏傳感器四、反射式
集成光電芯片上的 PD 光電流主要是由 LED 直接發出的光引起的，只有一小部分是由反射器發出的光引起的。結果如圖 5所示表明由反射光引起的 PD 光電流隨著集成光電芯片和反射器之間的距離而顯著減小。因此，對于反射式PPG脈搏傳感器的實際應用，芯片與人體皮膚的距離應盡可能小。相應的解決方案是將芯片的藍寶石襯底直接放置在皮膚上，降低藍寶石厚度。
脈搏傳感器五、濾波電路組成
因此，選用藍芯片構成完整的PPG脈搏傳感器原型。傳感器系統的示意圖如圖
7(g)所示，它由具有新穎環形結構的集成光電芯片、基于Arduino板的信號處理、信號分析和顯示單元的放大和濾波電路組成。藍色的集成光電芯片和周信號處理電路封裝在手指大小的PCB中。從指尖采集的處理后的
PPG 脈沖信號如圖 7所示，可以從軟件算法中得到對應的心跳。因此，所提出的PPG脈搏傳感器可以實現實時的心臟脈搏監測。
以上就是關于脈搏傳感器的產品特性是什么的分享，相信大家在看了以上的總結之后，也已經對這方面的知識有了一定的了解，想要了解更多關于脈搏傳感器以及光學心率傳感器的知識資訊，可以前往官網的客服進行咨詢。
