心跳傳感器設計用于在將手指放在其上時提供熱跳動的數字輸出。當心跳檢測器工作時，心跳 LED 會隨著每次心跳同步閃爍。該數字輸出可以直接連接到微控制器以測量每分鐘節拍 (BPM) 速率。它的工作原理是在每次脈沖時通過手指的血流進行光調制。
脈搏傳感器一、如何工作?

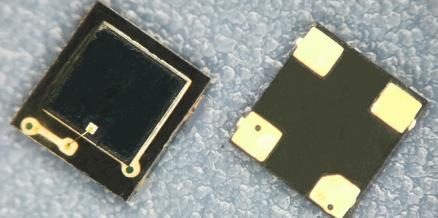

該傳感器由一個超亮紅色 LED 和光檢測器組成。LED 需要超亮，因?yàn)樽畲蠊獗仨毻ㄟ^手指傳播并被檢測器檢測到?，F(xiàn)在，當心臟通過血管泵送血液脈沖時，手指變得稍微不透明，因此到達探測器的光更少。隨著每個心臟脈沖，檢測器信號會發生變化。這種變化被轉換為電脈沖。該信號通過輸出+5V邏輯電平信號的放大器放大觸發。輸出信號也由每次心跳時閃爍的 LED 指示。
脈搏傳感器二、光電探測器測量反射
脈搏傳感器通過皮膚照射光線并用光電探測器測量反射。這種通過光檢測脈沖的方法稱為光電容積描記圖。傳感器的工作可以分為兩部分，一是心率測量，二是血氧水平測量。血紅蛋白中的氧有一個特殊的特性，就是可以吸收一定量的綠光。血液中的氧氣越多，血液就會變得越紅，從而增加光的吸收率，并減少反射。當血液通過手指的靜脈泵出時，反射光的數量會發生變化，從而產生振蕩波形。通過測量這個波，我們可以獲得心跳讀數。來自傳感器的信號幅度非常小且嘈雜，這就是為什么信號通過低通濾波器通過，然后被 Arduino 讀取的運算放大器放大的原因。
脈搏傳感器三、你能從脈搏中看出血壓嗎?
脈搏將提供估計收縮壓所需的基本信息(血壓讀數的上限)。請記住，這是一個非常粗略的估計，僅表明收縮壓是否不低。應使用袖帶和聽診器進行血壓監測。血壓測量中的收縮壓和舒張壓是什么?血壓是用兩個數字測量的：第一個數字稱為收縮壓，用于測量心臟跳動時動脈中的壓力。第二個數字稱為舒張壓，用于測量心臟在兩次跳動之間休息時的動脈壓力。
脈搏傳感器四、什么是血壓的神經控制?
血壓和血流的神經調節取決于位于延髓的心血管中心。這組神經元對血壓的變化以及氧氣、二氧化碳和其他因素(如 pH 值)的血液濃度的變化作出反應。
脈搏傳感器五、什么是 HRM 傳感器?
心率監測器 (HRM) 是一種個人監測設備，可讓人們實時測量/顯示心率或記錄心率以供日后研究。它主要用于在進行各種體育鍛煉時收集心率數據
脈搏傳感器六、模塊電路圖
脈沖傳感器模塊的電路圖如下所示。該電路的第一個重要部分是 10uF 濾波電容，然后是綠色 LED 和 470R 電阻。470R 電阻是傳感器模塊的限流電阻。同樣在電路中，您可以看到電路通過二極管供電。二極管有兩個用途：首先它起到反極性保護的作用，其次它保護電路免受瞬態影響。在二極管之后，功率在 MCP6001 運算放大器和 APDS-9008 光電二極管傳感器 IC 之間分配。傳感器 IC 的輸出幅度非常低且嘈雜。這就是為什么我們需要通過一組 RC 低通濾波器對其進行濾波，然后經過運算放大器放大清理后的信號，然后我們可以使用微控制器處理數據。
以上就是關于脈搏傳感器是如何工作的的分享，相信大家在看了以上的總結之后，也已經對這方面的知識有了一定的了解，想要了解更多關于脈搏傳感器以及心率傳感器的知識資訊，可以前往官網的客服進行咨詢。
