當一個二極管在反向偏置條件下，將有一個反向飽和電流從二極管的正極流向負極。不可避免的少數載流子會在半導體晶體中引起這種反向飽和電流。該反向飽和電流的值不取決于施加在二極管上的反向電壓，而是取決于半導體晶體中少數電荷載流子的濃度。因此，對于二極管兩端的一定范圍的反向電壓，該電流幾乎保持恒定。我們可以通過控制半導體晶體中少數電荷載流子的濃度來控制二極管中的反向飽和電流。我們可以通過向晶體提供外部能量來改變半導體中少數電荷載流子的濃度。
光敏二極管一、構造

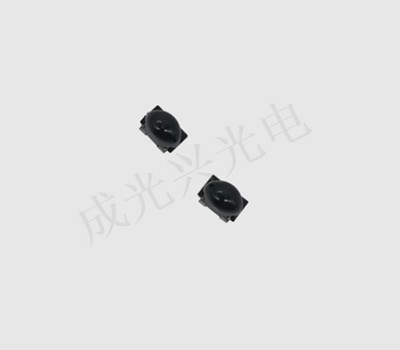

光敏二極管采用金屬封裝。二極管是apn結，安裝在絕緣塑料基板上。然后我們將塑料基板密封在金屬外殼中。在金屬外殼的頂部，有一個透明的窗口，可以讓光線完全照射到PN 結。二極管的陽極和陰極兩條引線從金屬外殼的底部引出。從金屬外殼底部的側面延伸的接線片標識陰極引線。
光敏二極管的符號
光敏二極管二、暗電阻
即使在極端黑暗的條件下，半導體晶體中也總是存在一些少數電荷載流子——半導體晶體中的這些少數電荷載流子是由于不可避免的雜質和晶體的自然熱激發而存在的。因此，即使在黑暗條件下，二極管中也會有微小且恒定的反向飽和電流。該電流對于光電二極管是固定的，該電流稱為暗電流。光電二極管的最大可承受反向電壓與暗電流之比稱為該二極管的暗電阻。
光敏二極管三、產品應用
光電二極管有很多應用。在這篇簡短的文章中，我們沒有討論光電二極管的所有應用的范圍。我們將在這里只討論光電二極管的兩種流行應用。當我們向二極管施加光時，反向電流會增加。這種關系是線性的。反向電流的值與入射光能的強度成正比。如果我們繼續增加光強度，經過一定的反向電流值。電流不會隨著光強度的增加而進一步增加。我們把這個反向電流的最大值稱為光電二極管的飽和電流。
光敏二極管四、報警電路
因此，我們以這樣的方式設置光源，光線總是落在光電二極管上。只要光線照射到光電二極管功能上，就會有反向電流通過二極管，因為二極管已經在報警電路中處于反向偏置狀態。如果光源中出現障礙，光電二極管中的反向電流會下降到暗電流水平。該電路的設計是當反向電流下降時，警鐘開始響起。我們可以在門口安裝這種布置，以防止人們進入。在這種布置中，光束從一側穿過門口到另一側。我們將光電二極管安裝在光源的另一側。當任何人通過門進入時，光束會破裂并發出警報。
光敏二極管五、計數器電路
當物品的數量通過傳送帶時，可以使用光電二極管輕松計數。在這里，我們在傳送帶的一側安裝了一個光源，在傳送帶的另一側安裝了一個光電二極管。光源和光電二極管的安裝方式使光線直接到達光電二極管。當光線落在光電二極管上時，電路中將有反向恢復電流。我們將光電二極管與計數器電路連接起來。光束中斷，計數器加一。當一件物品通過光束時，它會打破光束并對物品進行計數。
以上就是關于光敏二極管的工作原理是什么的分享，相信大家在看了以上的總結之后，也已經對這方面的知識有了一定的了解，想要了解更多關于光敏二極管以及紅外的知識資訊，可以前往官網的客服進行咨詢。
