日期：2022-03-10
如果您考慮使用紅外線或紅外線通信，將會有所幫助。毫無疑問，紅外光看起來像可見光。但它的波長稍長。因此，您可以用眼睛看到早晨，使其成為無線通信的理想選擇。例如，電視遙控器上的 IR LED負責您從電視獲得的響應。您的空調遙控器也不會被排除在外。此外，紅外通信背后的大腦是紅外接收電路和紅外發射電路。它們是如何工作的?您將在應用程序、好處等方面獲得答案。

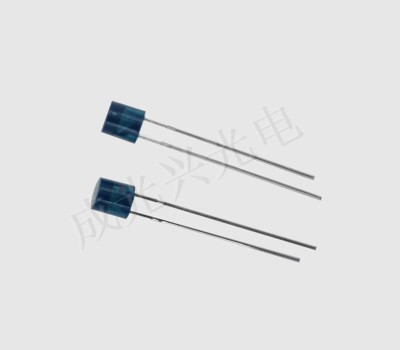

紅外線一、工作原理
IR LED 發出的光是調制的紅外光。因此，如果您按下觸覺開關，您會注意到 IR LED 和發射器輸出之間的連接關閉。此外，IR LED 將以 38KHz 的頻率釋放光。因此，將紅外光放在靠近紅外接收器的任何地方都會發現信號并提取它。此外，IR 接收器的輸出往往很高。但是，當結果跟蹤 IR 信號時，它會減少。此外，紅外接收器可以打開晶體管并連接到它。這是因為輸出連接到晶體管。
紅外線二、電路設計
電路設計背后的整個想法是平衡 IR LED 釋放的紅外光。在設計中(我們將在后面介紹)，TSOP 1738 是紅外接收器。因此，將 IR 信號調整到大約 38KHz 至關重要。但是您必須將其置于 Astable 多諧振蕩器模式。為了實現這一點，我們采用了 555 定時器 IC。這樣做的原因是允許 555 IC 作為自由運行的振蕩器運行。此外，該 IC 有助于產生估計為 38KHz 的方波。因此，通過按鈕將 IC 的輸出連接到 IR LED 是相關的。至于 IR 接收器電路，輸出將為低電平有效。因此，您可以使用 PNP 晶體管使 LED 亮起——當 IR 接收器識別到紅外信號時。
紅外線三、發射器電路
設置 IR 發射器所需的組件包括：連接線,NE555定時器IC,電源,1nF陶瓷電容(電容代號102),面包板,18KΩ電阻(1/4W),紅外燈,220Ω電阻(1/4 W),面包板,10nF陶瓷電容(電容代號103),1KΩ電阻(1/4 W)。
紅外線四、電路工作
當光反射時，紅外光會觀察到它。然后，它將導致輕微的電流激活。發生這種情況時，IR LED 檢測器中會有電流分布。因此，它將激活晶體管——這將導致 LED 開關開啟。因此，您可以將紅外發射器電路用于自動燈等項目。當有人靠近燈時，自動燈會被激活。
紅外線五、接收器電路
設置 IR 接收器電路所需的組件包括：面包板，引領，連接線，TOP 1738(第一季度)，PNP晶體管(5C558)，270Ω電阻(1/4 W)，電源，10KΩ電阻(1/4 W)。
以上就是關于紅外線發射管的工作原理是什么的分享，相信大家在看了以上的總結之后，也已經對這方面的知識有了一定的了解，想要了解更多關于紅外線以及紅外的知識資訊，可以前往官網的客服進行咨詢。
