日期：2021-11-16
紅外發射管電路在現代生活中得到了廣泛的應用。怎么來的?由于其功耗低、可靠性高、相互干擾小等特點。例如，銀行會自動打開和關閉。當一個人走進銀行時，門自動打開，離開后門自動關閉?；蛘呖系禄炔蛷d的水龍頭。當我們的手放在水龍頭下時，水會自動流出。當我們的手離開水龍頭時，水會自動關閉。以上場景均采用紅外傳感器技術。

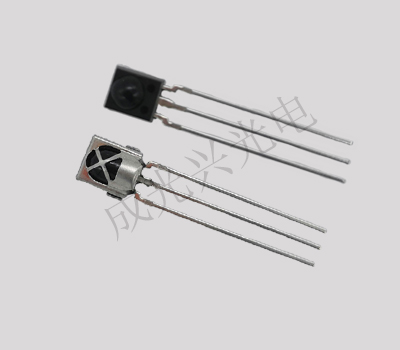

紅外發射管一、電路結構及工作原理
紅外傳感器電路由以下電路組成：紅外傳感器電路。以紅外發射管D1和紅外接收管D2為核心的紅外傳感器電路;采樣比較器電路。以可調電阻R3和通用運放LM358為核心的采樣比較器電路;聲音輸出及顯示電路。以晶體管9012、V1、V2、蜂鳴器Y1、發光二極管D3為核心元件的聲音輸出顯示電路。紅外傳感器電路也可以實現以下情況。當手靠近紅外發射管和紅外接收管時：蜂鳴器響，LED燈亮。當手移開時，聲音將停止并且 LED 燈將熄滅。由此可知，該電路的靈敏度非常高。紅外感應電路應用在很多生活場景中。并且是電路設計人員必須掌握的電路。

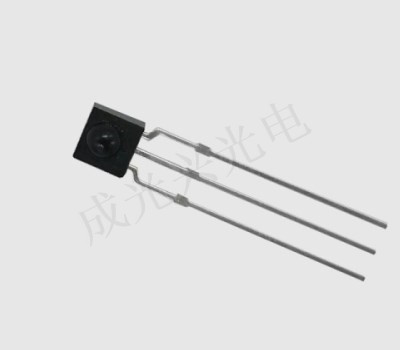

紅外發射管二、電路設計
當我們接通電路的5V電源時，紅外發射管D1導通。如果沒有障礙物，紅外接收管D2不接收紅外光。而紅外接收管D2仍處于反向阻斷狀態。紅外接收管D2的負極電壓還高。并發送到LM358的3個引腳。當用手靠近紅外發射管D1時，紅外光被阻擋。并反射到紅外線接收管D2。紅外接收管D2接收到紅外光后，立即開啟。所以紅外接收管D2的負極電壓急劇下降。并且這個電壓被發送到 LM358 的 3 個引腳。

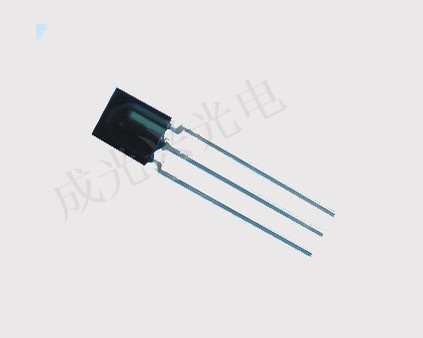

紅外發射管三、紅外傳感器電路
當我們接通電路的5V電源時，紅外發射管D1導通。如果沒有障礙物，紅外接收管D2不接收紅外光。而紅外接收管D2仍處于反向阻斷狀態。紅外接收管D2的負極電壓還高。并發送到LM358的3個引腳。當用手靠近紅外發射管D1時，紅外光被阻擋。并反射到紅外線接收管D2。紅外接收管D2接收到紅外光后，立即開啟。所以紅外接收管D2的負極電壓急劇下降。并且這個電壓被發送到 LM358 的 3 個引腳。
紅外發射管四、采樣比較器電路
LM358 引腳 2 的電壓取決于可調電阻 R3。我們可以將可調電阻R3調整到一個合適的值(電壓約為2.5V左右。這樣可以保證LM358的3腳電壓大于LM358的2腳電壓。當V+>V-時， LM358的1輸出高電平，通過限流電阻R4送到PNP三極管V1和V2的基極，使三極管V1和V2截止，蜂鳴器Y1不響， LED D3 熄滅。如果LM358的3腳電壓下降到低于2腳的電壓，情況就不同了。當V+當V+<V-時，LM358的1腳輸出低電平，通過限流電阻R4送到PNP晶體管V1和V2。基極使晶體管 V1 和 V2 導通。
以上就是關于紅外發射管的分享，相信大家在看了以上的總結之后，也已經對這方面的知識有了一定的了解，想要了解更多關于紅外的知識資訊，可以前往客服進行咨詢。
