紅外發射器和紅外接收器通常用于無線控制電子設備，主要是通過遙控器。電視遙控器和交流遙控器是紅外發射器的最佳示例。電視通常由 TSOP1738 作為 IR 接收器組成，它感應調制的 IR 脈沖并將其轉換為電信號。在我們的電路中，我們正在構建紅外遙控器及其接收器。我們使用紅外 LED 作為發射器，使用 TSOP1738 作為紅外接收器。
紅外一、工作方式

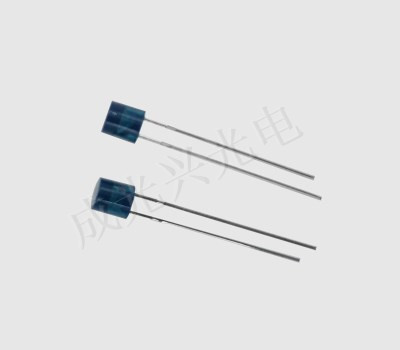

IR LED 發出紅外線，即發出紅外線頻率范圍內的光。我們無法通過眼睛看到紅外線，它們是人眼看不見的。紅外線(700nm – 1mm)的波長剛好超出正常可見光。一切產生熱量的東西，都會像我們?nèi)梭w一樣發出紅外線。紅外線與可見光具有相同的特性，可以像可見光一樣聚焦、反射和偏振。除了發出不可見的紅外光外，IR LED 看起來像普通 LED，也像普通 LED 一樣工作，這意味著它消耗 20mA 電流和 3vots 功率。IR LED 的發光角度約為 20-60 度和范圍約。幾厘米到幾英尺，這取決于紅外發射器的類型和制造商。一些發射器的范圍以公里為單位。
紅外二、調整其輸出

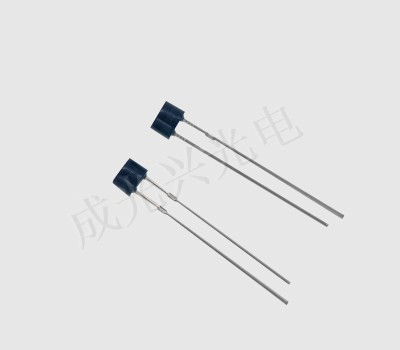

TSOP17XX 接收調制的紅外波并改變其輸出。TSOP 可在許多頻率范圍內使用，如 TSOP1730、TSOP1738、TSOP1740 等。最后兩位數字表示調制 IR 射線的頻率(以 Khz 為單位)，TSOP 對此做出響應。例如，TSOP1738 在接收到調制為 38Khz 的紅外輻射時會做出反應。意味著它檢測到以 38Khz 的速率打開和關閉的 IR。TSOP 的輸出為低電平有效，意味著當沒有 IR 時它的輸出保持高電平，當它檢測到 IR 輻射時變?yōu)榈碗娖?。TSOP 在特定頻率上運行，因此環境中的其他 IR 不會干擾，除了特定頻率的調制 IR。它具有三個引腳，接地、Vs(電源)和輸出引腳。
紅外三、紅外發射器電路圖
我們使用TSOP1738 作為 IR 接收器，因此我們需要生成 38 kHz 的調制 IR。您可以使用任何 TSOP，但您需要生成相應頻率的 IR 作為 TSOP。所以我們在 Astable模式下使用555 定時器以 38KHz 頻率振蕩 IR。眾所周知，555定時器的振蕩頻率由電阻R1、R2和電容C1決定。正如你在吹紅外發射器電路中看到的，我們使用了 1k R1、20K R2 和 1nF 電容器來產生大約 38 赫茲?？梢允褂靡韵鹿接嬎悖?.44/((R1+2*R2)*C1)。555 定時器 IC 的輸出引腳 3 已使用 470 電阻器和按鈕開關連接到 IR LED。每當我們按下按鈕時，電路就會以 38 KHz 的頻率發射調制 IR。一個 100uF 電容器連接在電源兩端，為電路提供恒定電源，沒有任何紋波。
紅外四、電路圖
IR Receiver 電路非常簡單，我們只需要在 TSOP1738 的輸出端連接一個 LED 來測試接收器。我們在這里使用了 BC557 PNP 晶體管，以逆轉 TSOP 的影響，這意味著每當輸出為高時 LED 將關閉，每當檢測到 IR 且輸出為低時，LED 將開啟。PNP 晶體管的行為與 NPN 晶體管相反，它在基極施加電壓時作為開路開關，在基極沒有電壓時作為閉合開關。所以通常 TSOP 輸出保持高電平，晶體管表現為打開開關，LED 將關閉。一旦 TSOP 檢測到紅外線，它的輸出就會變低，晶體管表現為閉合開關，LED 將亮起。正如您在下面的紅外接收器電路中所見一個 10k 電阻用于為晶體管提供適當?shù)钠?，而?LED 上使用一個 470ohm 電阻來限制電流。因此，每當我們按下 IR 發射器上的按鈕時，TSOP1738 都會檢測到它并且 LED 會發光。
以上就是關于紅外是如何工作的分享，相信大家在看了以上的總結之后，也已經對這方面的知識有了一定的了解，想要了解更多關于紅外線的知識資訊，可以前往客服進行咨詢。
