為了減少電路的麻煩，本文使用單片機實現軟件代碼解碼，大大提高了電路的靈活性，降低了成本，只需使用一個按鈕就可以調節照明器具的開關和亮度，如果將按鈕開關改造為矩陣鍵盤，就可以控制整個家庭的照明器具的開關和亮度。
紅外發射電路模塊

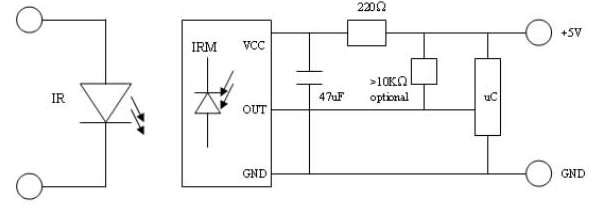

在本系統設計中，單片機發出的信號如何被紅外發射管識別，發射管能否正常發射紅外信號是發射電路要解決的關鍵問題。發射紅外線信號需要紅外線發射器件。紅外發光二極管是一種能夠產生紅外發光的發光二極管，目前大量使用的紅外發光二極管發出的紅外波長在940nm左右，外形與普通發光二極管相同，只是顏色不同而已。常見的紅外發射二極管有黑色，透明色，它與普通發光二極管的最大區別在于所發出的光為不可見光，而普通發光二極管發出的是各種顏色的可見光，通常，紅外發光二極管分為兩種結構形式：一種是遙控發射型紅外發光二極管（即最常用的手持遙控器所用的紅外發射二極管）；一種是近距離發射型紅外發光二極管，這種二極管把紅外光的發射與接收共集為一體。本設計實現了家庭遙控器，采用第一種即可。下圖所示：
紅外接收設備的介紹
一般的紅外接收頭主要由集成電路外加阻容元件，紅外線接收管及濾波光片等組成，電路設計相對繁瑣，在實際應用中不方便。然而，紅外遙控接收頭CRM-383VG1集紅外接收管，前置放大解調等于一體，無外部電路，體積小，密封性好，靈敏度高，應用簡單，小功率紅外發射管發射信號接收距離達35mm。只有三個腳，分別是電源正極、電源負極和信號輸出端，其工作電壓在5V左右，接收頻率為38kHz，其主要功能是擴大、選擇頻率、調整幾個部分，輸入信號需要調整的信號。使電路最簡化，靈敏度和抗干擾性非常好，是接收紅外線信號的理想裝置。
接收電路和調光電路的設計
接收電路和調光電路的實現均是通過繼電器實現的，給每一個繼電器串聯一個電阻，構成一個回路，本電路將四個繼電器回路并聯，連接在P0 口上，當四個繼電器均閉合時，燈最亮，當三個繼電器工作時，燈較亮，當兩個繼電器工作時燈次亮，當一個繼電器工作時，燈最暗，當四個繼電器都不工作時，燈泡處于關閉狀態。
