紅外接收頭的結構是什么？

日期：2021-05-27

眾所周知，紅外遙控器一般分為發射部分，紅外接收頭是接收部分，發射部分的主要部件是紅外發光二極管，接收部分的構成最重要的部分是光敏二極管。

紅外線接收頭廣泛應用于音響，電視，錄像機，天花板箱，電加熱器，電風扇，遙控車等。

一、紅外線接收頭的結構:

紅外接頭有集成電路和PD兩個重要部件。集成電路是接頭處理部件，主要由硅晶和電路組成，是高度集成的部件。主要功能包括過濾、整形、解碼和放大。PD是感光二極管，主要功能是接收光信號。

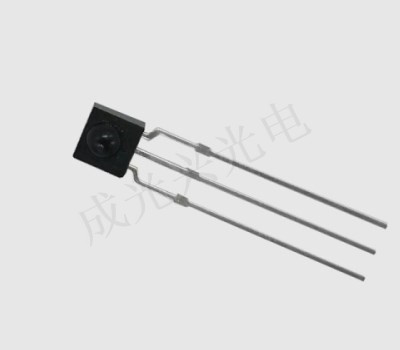

紅外接收頭

二、接頭工作原理：

標準接收頭采用電路，100歐電阻為限流電阻，上拉電阻超過10，電容作用為過濾器。

載波頻率為37.9KHZ，脈沖寬度為600us左右，一般為400,600,800。

接收波長：接收頭接收紅外曲線，接收范圍750-1150，940NM左右波長段接收效果較好，遙控發射管波長940nm。

三、紅外線接收頭的內部框圖:

接收頭的內部結構框圖集成了自動增益放大器、過濾器、解調器等電路，也包括限幅電路、比較器、積分器等。因此，小接收頭實際上集成了許多電路。
