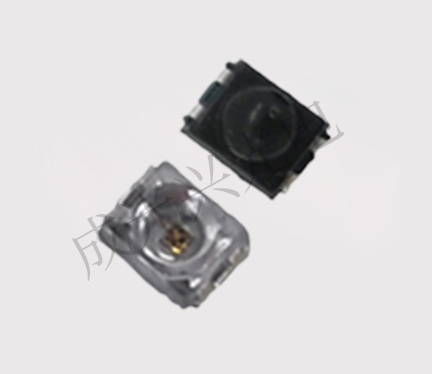

紅外對管不是單獨的個體，而是發射管、接收管以及相關接收頭的總稱，很多人對此表示疑惑，難以區分紅外對管和其它管，更難區分發射管和接收管。接下來，成光興小編就來和大家探討幾種紅外對管區別方法。
1、用三通表測量識別500或其他類型指針式三通表的Rxlk電障，測量紅外對管的極間電阻，以區分紅外對管。
準則一：紅外計數管末端不被光照射時，發射管正向電阻小，反向電阻大，黑色探頭接正極(長腳)時，發射管電阻小(1k-20k)。接收管具有大的正向和反向阻力。
準則二：黑色探頭接負極(短腳)時，是電阻大的發射管，三用表指針隨光強變化時，是指針擺動的接收管。
注:(1)當黑色探針連接到正極，紅色探針連接到負極時，測量正向電阻。(2)阻力大，三表指針基本不動。
2、通電試驗方法的判別
使用發光二極管和電阻與被測計數管串聯。在判斷測試中，電阻器充當限流器，電阻值為220-510歐姆。LED用于顯示待測紅外對管的工作狀態。使用遙控器(電視遙控器等。)將遙控器的任意鍵按在待測試管上。LED亮?xí)r，待測管為紅外接收管。不亮的話是紅外發射管。
紅外對管的判斷方法如上所示，你學會了嗎？
