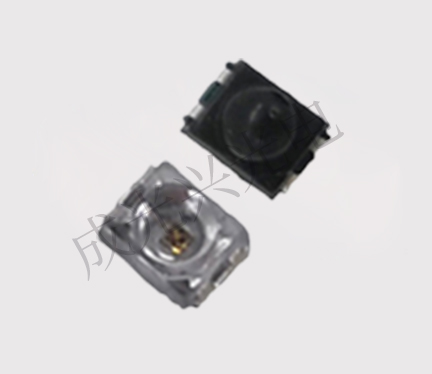

紅外對管分為紅外發射管和紅外接收管,也是常見的紅外發光二極管,其外觀與LED發光二極管相似。紅外對管是指紅外線發射器和光敏感接收器,或紅外線接收器,或紅外線接收頭配合使用時的總稱。一個波長大于0.76微米的波段叫做紅外波段。那紅外對管的工作原理是什么?
當發射紅外線去控制相應的受控設備時,其距離與發射功率成正比。為方便提高紅外控制距離,紅外對管工作在脈沖狀態,由于脈沖光(調制光)的有效傳輸距離與脈沖的峰值電流成正比,因此可以通過盡可能提高紅外峰值電流來提高紅外發射距離。
提高Ip的方法,是降低脈沖的占空比,即減小脈沖的寬度,有些彩電紅外線遙控器,其紅外發光二極管的工作單脈沖中空比約為1/4~1/3;有些電器產品,其紅外線遙控器的占空比為1/10。減小脈沖占空比還可以大幅度提高小功率紅外LED的發射距離。
普通的紅外線LED,其功率可分為三大類:小功率(1mW~10mW)、中功率(20mW~50mW)和大功率(50mW~100mW)。紅外對管要想產生調制光,只需在驅動管上加上一定頻率的脈沖電壓。
以上便是紅外對管的工作原理,接下來,還要懂得將其應用在合適的場景。
