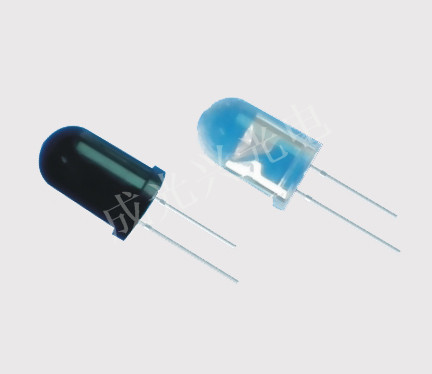

紅外發射管是由紅外發光二極管組成的發光元件。PN結由紅外輻射效率高的材料制成(通常使用砷化鎵)。正向偏置向PN結注入電流，激發紅外光。中心波長處的光譜功率分布為830×950nm，LED功率具有正的溫度系數。電流越大，溫度越高，溫度越高，電流越大。LED紅外二極管的功率取決于電流，但當正向電流超過較大的標稱值時，紅外二極管的發射功率會降低。
紅外發光二極管的發射功率用輻照度μW/cm2或mW/m2表示。一般它的紅外輻射功率與正向工作電流成正比，但當它接近正向電流的大標稱值時，由于電流的熱耗，設備的溫度會升高，從而降低發光功率。紅外二極管電流太小會影響其輻射輸出，但工作電流太大會影響其壽命，甚至燒壞紅外二極管。
紅外發射管前端的球形發射部分不得含有有害物質，也不得因摩擦而損壞。否則發射的紅外光會被反射散射，直接影響紅外光的輻射，從而影響靈敏度和遙控。距離也可以完全無效。紅外輻射應保持清潔和良好狀態。
關斷狀態:當施加到晶體管發射極結的電壓小于PN結的導通電壓時，基極電流為零，集電極電流和發射極電流都為零。此時，晶體管失去電流放大功能，即集電極和發射極之間的開關斷開。我們把三極管關了。升壓狀態:當施加到晶體管發射極結的電壓大于PN結的線電壓且具有適當值時，晶體管發射極結正向偏置，集電極結反向偏置。此時紅外接收管的狀態是基極電流控制集電極電流，所以晶體管具有電流放大功能。
