一體紅外接收頭的內部結構、尺寸封裝和規格參數
一、內部結構
一體紅外接收頭內部結構包括紅外接收電路，濾波電路，限幅電路，放大電路和積分電路等幾部分。接收到的光信號通過外殼的濾光之后進入內部紅外接收二極管，接收二極管輸出的信號通過初級放大和限幅電路后，信號幅度被限定在一定范圍內，因此不會受到遙控器的距離遠近的影響而導致信號過度浮動。
一體紅外接收頭結構圖
經過初步放大的信號將進入濾波和積分電路，蕞終將通過比較器或觸發器等電路輸入的信號恢復為方波信號輸出。
二、尺寸封裝
一體紅外接收頭具有多種外形尺寸和封裝，可以根據不同的環境和實際條件進行選擇。不同尺寸封裝的接收頭的引腳順序?qū)⒂兴煌?，在代換時應注意這一點。

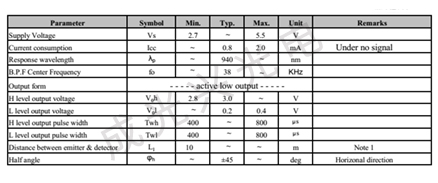

三、規格參數
常見的38kHz一體紅外接收頭包有383YM1，3836G1，3837T1等多種型號，下面將舉例說明其中一種型號的規格參數。

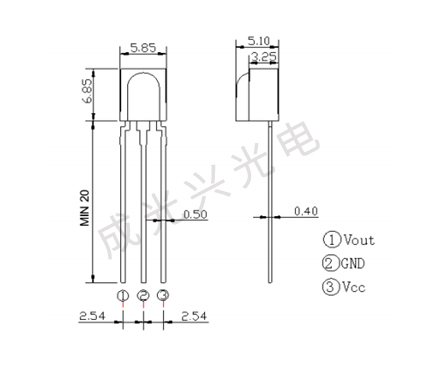

一體紅外接收頭外形尺寸
一體紅外接收頭外形尺寸
關注成光興光電（http://77869.com.cn/），了解更多紅外接收頭相關信息。
