發光二極管的串聯/并聯應用電路

日期：2019-12-04

作為電路的負載，發光二極管通常需要組合數十甚至數百個發光二極管以形成發光組件。發光二極管負載的連接形式與其可靠性和壽命直接相關。

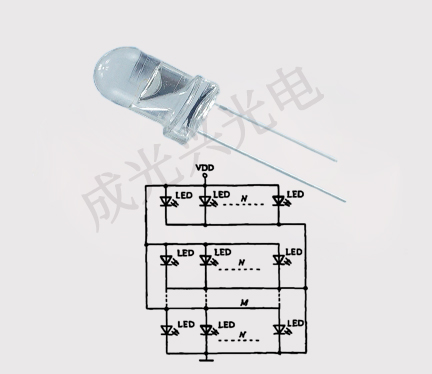

發光二極管的串聯應用電路是將陽多個發光二極管的正極對負極連接成一串，如圖下所示。先串聯然后并聯的線路具有線路簡單，亮度穩定，可靠性高以及對器件的一致性要求低的優點。即使個別發光二極管短路失效，也可以將其對整個發光組件的影響降到蕞小，非常適合應用在工作環境因素變化較大的情況下。

發光二極管的串聯電路

發光二極管的并聯應用電路是將多個發光二極管的正極和正極，負極和負極連接在一起，如圖下所示。其特點是每個發光二極管的工作電壓相同，總電流為IFN。為實現每個發光二極管的相同的工作電流IF，要求每個發光二極管的正向電壓是一致的。但是，由于器件之間的特性總是存在差別的，并且發光二極管的正向電壓UF隨著溫度的升高而降低，因此不同的發光二極管可能會因散熱條件的差別而導致工作電流的差別。散熱條件較差的發光二極管，溫升較大，正向電壓UF下降也較大，這導致工作電流IF升高并且加劇了溫度升高，如此可能導致發光二極管被燒毀。

發光二極管的并聯電路

以上所述，就是發光二極管的串聯/并聯應用電路，希望對大家能有所幫助，了解更多發光二極管相關信息，持續關注成光興光電（http://77869.com.cn/）。
