槽型光電開關接法介紹

日期：2019-09-05

光電開關那個二極管是發光二極管，輸出則是光敏三極管，C就是集電極，E則是發射極。

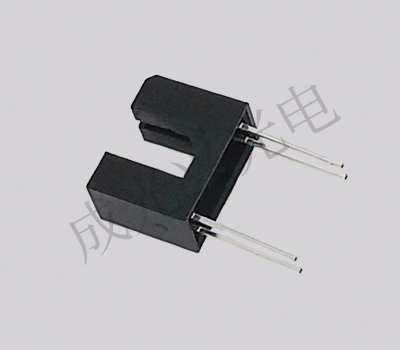

槽型光電開關

一般接法：二極管是輸入端，E接地，C接負載，負載另一端需要連接正電源。此接法適用于范圍廣泛。

特殊接法：二極管是輸入端，C連接到正電源，E連接到負載，負載的另一端需要接地。該接法只適用于負載等效電阻?。◣资畾W姆）的情況。如果負載等效電阻比較大，則開關三管的工作點異常，導致開關工作不可靠。
