紅外發射管是用來產生紅外光的電子元件，在很多現代科技中都發揮著重要作用。下面我們一起來了解一下紅外發射管的知識吧。首先紅外發射管的工作原理是通過電流的流動，激發半導體材料內部的電子，使電子躍遷釋放能量，產生紅外光。這種紅外光波長較長，人眼無法感知，但可以被紅外接收器等設備接收和解碼。其次紅外發射管的應用范圍非常廣泛，被廣泛應用于遙控器、安防監控系統、醫療設備等各個領域。在遙控器中，紅外發射器作為發射器，將信號轉換成紅外光來控制家用電器的開關和功能。在安防監控系統中，用于紅外攝像機、傳感器等，對目標進行監視和探測。在醫療設備中，紅外發射管用于體溫計、血糖儀等設備，測量人體的生理數據。
紅外發射管一、光信號
此外，紅外線發射管還具有反應速度快、耗電少、壽命長等特點，能在短時間內產生穩定的紅外光信號，同時節省能源、延長使用壽命，在各種應用中具有極高的性價比。總而言之，紅外線發射管作為重要的電子元件，為現代科技的發展與進步做出了重大貢獻，了解其工作原理與應用領域，可以更好地利用紅外線技術，提高設備操作的便捷性與效率，推動技術的不斷創新與發展。紅外接近傳感器是一種紅外接近傳感器，它既可以發射紅外光，又可以接收反射的紅外光并反饋前方有無障礙物。
紅外發射管二、原理

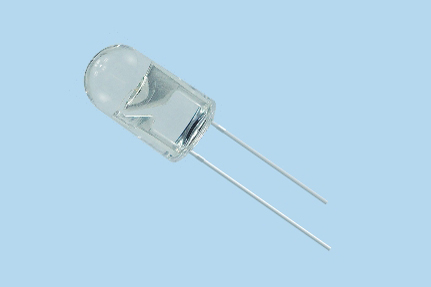

紅外發射管是由紅外發光二極管瞬間發光體，用具有紅外輻射效率的材料(常用砷化鎵)制成的PN結，正向偏置時給PN結注入電流，激發紅外光。紅外接收管是將紅外光信號以電信號形式發射出來的半導體器件，其核心部件是特殊材料制作的PN結，隨著紅外光強度的增大電流也增大，輸出的模擬信號也增大。當檢測方向遇到障礙物(反射面)時，紅外光被反射回來被接收管接收，經過LM393比較器處理后輸出數字信號，同時綠色指示燈亮起，通過電位器旋鈕可調節檢測距離。
紅外發射管三、優點
其環境適應性比可見光更好，特別是在夜間和惡劣天氣下工作;隱蔽性能好，一般是被動接收目標信號，比雷達、激光探測更安全、保密性好，不易受干擾;它是利用目標與背景之間的溫差和發射率差形成的紅外輻射特性進行探測，因而對偽裝目標的識別能力比可見光更好;與雷達系統相比，紅外系統體積小、重量輕、功耗低。根據紅外傳感器的上述性能特點，可以開發出各種不同的紅外探測器，根據應用功能和場所不同主要應用于以下領域。紅外接收頭有兩種類型：光電二極管和光電晶體管。光電二極管是將光信號轉換成電信號，而光電晶體管也是將電信號放大。因此，光電晶體管也分為兩種類型，即NPN型和PNP型。
紅外發射管四、玻璃透鏡
在紅外接收管的管殼上有一個可以讓光線進入的玻璃透鏡，入射光穿過透鏡后精確反射到管芯上。紅外接收二極管芯片是一個具有光敏性質的PN結，封裝在管殼內部。紅外接收管芯的光敏面是經過擴散技術在N型單晶硅上形成的一層薄膜。它的管芯和管芯上的PN結面積做得較大，而管芯上的電極面積做得較小，PN結深度比普通半導體二極管更淺。這些結構特點都是為了提高光電轉換能力。另外，和普通半導體二極管一樣，在硅片上生長了一層SiO2維護層，以維護PN結的邊緣，從而提高晶體管的穩定性，減少暗電流。
紅外發射管五、PN結面積
為了在較大的面積上容納更多的入射光，紅外接收管的PN結面積要做得比較大，而電極面積要盡量減小。另外PN結的深度很淺，通常小于1微米。紅外接收管是在反向電壓的作用下工作的，在沒有光照時，反向電流很小(通常小于0.1微安)，這個電流稱為暗電流。當受到紅外光照射時，攜帶能量的紅外光子進入PN結，把能量傳遞給共價鍵上的束縛電子，使局部電子脫離共價鍵，產生電子空穴對(稱為光生載流子)，在反向電壓的作用下參與漂移運動，引起反向電流的明顯增加。光照強度越大，反向電流越大，這種特性稱為“光電導性”。紅外接收管在正常光照下產生的電流稱為光電流。如果在外電路上接一個負載，那么在負載上就會得到一個電信號，這個電信號會隨著光的變化而發生相應的變化。紅外接收管的作用是起光電轉換的作用，廣泛應用于光控、紅外遙控、光檢測、光纖通訊、光電耦合等領域。
紅外發射管六、組合

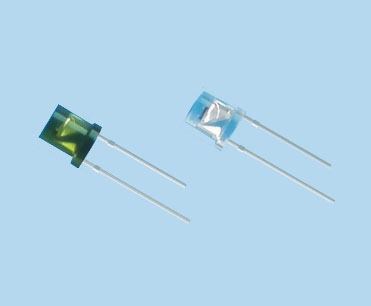

紅外接收器或紅外傳感器檢測紅外發射器發出的輻射。紅外接收器采用光電二極管和光電晶體管的形式。紅外光電二極管與普通光電二極管不同，因為它們僅檢測紅外輻射。下圖顯示了紅外接收器或光電二極管的圖片，根據波長、電壓、封裝等不同，紅外接收器有不同類型。當用于紅外發射器 - 接收器組合時，接收器的波長應與發射器的波長匹配。發射器是紅外 LED，檢測器是紅外光電二極管。紅外光電二極管對紅外 LED 發出的紅外光敏感。光電二極管的電阻和輸出電壓隨接收到的紅外光成比例變化。這是紅外傳感器的基本工作原理。
以上就是關于紅外發射管內部結構及原理解答的分享，相信大家在看了以上的總結之后，也已經對這方面的知識有了一定的了解，想要了解更多關于紅外發射管以及紅外接收頭的知識資訊，可以前往官網的客服進行咨詢。
