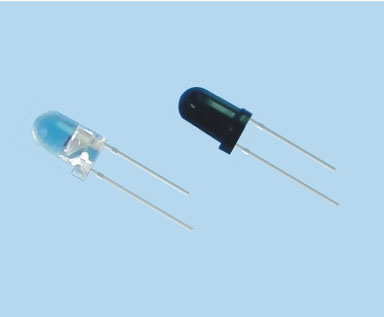

光敏二極管橫截面PIN 光電二極管還具有高頻響應。與 PN 結相比，PIN 光電二極管的主要優勢在于由于耗盡區增大而具有較高的響應速度。雪崩光電二極管雪崩光敏二極管 (APD) 使用碰撞電離(雪崩效應)在材料中產生內部增益。APD 需要高反向偏置操作(接近反向擊穿電壓)。每個光生載流子都會產生更多對，因此會通過雪崩擊穿倍增。這會在光敏二極管內產生內部增益，從而增加有效響應度(每個光子產生的電流更大)。圖 3顯示了 APD 的橫截面。典型的光譜響應范圍約為 300 – 1100 nm。APD 中的電流噪聲高于 PIN 光電二極管，但信號增益增加得更大，使得 APD 中的信噪比更高。APD 通常具有更高的響應速度，并且能夠檢測或測量較低水平的光。

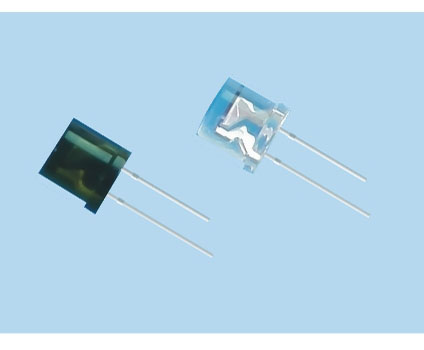

光敏二極管一、操作模式
“光伏”模式無偏光電二極管可以在沒有任何電壓偏置的情況下運行。APD 設計為反向偏置，因此本節將與 PN 和 PIN 光敏二極管相關。如果在結上不添加電壓，暗電流可以非常低(接近于零)。這降低了系統的總噪聲電流。因此，與使用反向電壓偏置的操作相比，無偏置 PN 或 PIN 光電二極管更適合低光照水平應用。(對于低光照應用，反向偏置 APD 仍將提供比 PN 或 PIN 光電二極管更高的靈敏度。)無偏置光電二極管也可以很好地用于低頻應用(高達 350 kHz)。圖 4 中可以看到正向偏置模式(綠色)和反向偏置模式(藍色)之間的無偏置模式(其中 V = 0)。該圖顯示無偏置時暗電流非常小(如果有的話)，這可以通過 V=0 時 IV 曲線交叉點處的電流不足看出。當光敏二極管被照射時，耗盡區中的電場會增加。這會產生光電流，光電流會隨著光子通量的增加而增加。這在太陽能電池中最為常見，太陽能電池產生的電壓是在兩個端子之間測量的。與偏置模式相比，光伏模式的光電流響應度隨溫度的變化較小。無偏置光敏二極管的主要缺點是響應速度較慢。如果系統沒有偏置，光電二極管的電容將達到最大值，從而導致速度較慢。
光敏二極管二、極性
光敏二極管有兩個端子，一個陰極和一個陽極。它具有低正向電阻(陽極正極)和高反向電阻(陽極負極)。本目錄中描述的大多數光電二極管的正常偏置操作要求對器件的有源區(即陽極)施加負偏置，或?qū)ζ骷谋趁?即陰極)施加正偏置。在光伏和零偏壓模式下，產生的電流或電壓為二極管正向。因此，產生的極性與偏壓模式所需的極性相反。
光敏二極管三、響應度
靈敏度的測量單位是入射到光電二極管上的輻射能量(以瓦特為單位)與光電流輸出(以安培為單位)之比。它以絕對響應度(以安培/瓦特為單位)表示。請注意，輻射能量通常以瓦特/平方厘米表示，光電二極管電流以安培/平方厘米表示。平方厘米項取消后，我們得到的是安培/瓦特 (A/W)。下面給出了一條典型的響應度曲線，其中顯示了 A/W 與波長的關系。
光敏二極管四、光譜響應
待檢測輻射的波長是一個重要參數。從圖中可以看出，硅對波長超過 1100 nm 的輻射是透明的。因此，它不適合用于明顯長于此的波長。相反，硅的前 100 nm 厚度會吸收紫外線。即使是最仔細的表面處理也會留下一些表面損傷，從而降低此波長的收集效率。表面涂層進一步影響設備的光譜響應。應用抗反射涂層以增強所需波長的響應(高達 25%)是正常的。這些涂層可能會降低它們反射的其他波長的效率。封裝窗口進一步修改了光譜響應。標準玻璃窗口吸收短于 300 nm 的波長。對于紫外線檢測，需要熔融石英或紫外線透射玻璃窗口。還提供各種濾光窗來定制適合應用的光譜響應。一種特別有趣的特定濾光片可以修改正常的硅響應以接近人眼的光譜響應。
光敏二極管五、如何工作
光敏二極管的工作原理如下：當有光照射時，帶有能量的光子進入PN結，把能量傳遞給共價鍵上的電子，一部分電子脫離共價鍵，產生電子空穴對，也叫光生載流子。光生載流子的數量是有限的，而受光前的多數載流子的數量要遠大于光生載流子的數量。因此，光生載流子對載流子數量影響很小，而少數載流子數量影響很大。這也是光敏二極管工作在反向電壓下而不是正向電壓下的原因。所以在反向電壓下，光生載流子增加的少數載流子參與漂移運動，在P區，光生電子向PN結擴散，如果P區厚度小于電子擴散長度，則大部分光生電子會穿過P區到達PN結，在N區也一樣。光電二極管的優點和局限性光電二極管是可用于流式細胞術的較成熟的光電探測器之一，通常由硅制成。其他類型包括光電倍增管和雪崩光電二極管，它們是光電二極管的略微更先進的版本。
光敏二極管六、脈沖持續時間
這些不同類型的光電探測器由于波長不同而具有不同的光譜響應。不同類型的光電探測器可以與同一流式細胞儀結合使用，具體取決于光的波長、強度和脈沖持續時間。光譜響應是光電二極管通常用于光散射測量的原因，因?yàn)楣怆姸O管與該光波長的匹配度更高。這也與主題相關——標準光電二極管可用于 0° 至 20° 左右低角度的光散射。由于前向光散射對細胞大小敏感，因此可以將其用于整個細胞，而較小的顆粒(例如病毒)則需要更大的角度。光電二極管通常用于前向散射信號較高時，而不是使用側向散射和熒光信號時(這些信號往往比前向散射信號弱)。但是，如果激光或光源直接進入光電二極管，信號可能會變得過強，導致噪音過多。光電二極管可用于側向散射和熒光信號較弱時，但這需要更昂貴的前端電子設備來降低信噪比。
以上就是關于光敏二極管高頻響應講解的分享，相信大家在看了以上的總結之后，也已經對這方面的知識有了一定的了解，想要了解更多關于光敏二極管以及紅外發射管的知識資訊，可以前往官網的客服進行咨詢。
