日期：2024-05-15

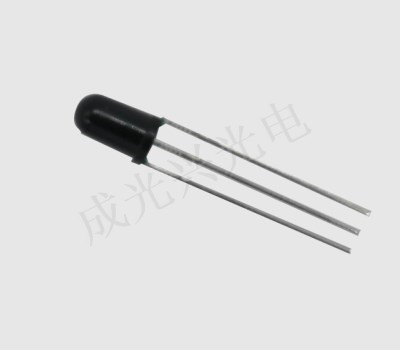

在上述電路中，一個 IR LED 始終亮起，另一個 IR LED 連接到 PNP 晶體管的基極端子，因?yàn)樵?IR LED 充當檢測器。該紅外接收頭電路所需的組件包括100 和 200 歐姆電阻器、BC547 和 BC557 晶體管、LED、IR LED-2。制作該紅外傳感器電路的分步過程包括以下步驟：使用所需組件根據電路圖連接組件將 IR LED 連接到 BC547 晶體管的基極端子將 IR LED 連接到同一晶體管的基極端子將 100Ω 電阻器連接到 IR LED 的其余引腳，連接PNP 晶體管的基極端子到 NPN 晶體管的集電極端子按照電路圖連接 LED 和 220Ω 電阻一旦電路連接完畢，即可給電路供電進行測試一旦檢測到 IR LED，來自物體的反射光將激活一個小電流，為整個 IR LED 檢測器供電。這將激活 NPN 晶體管和 PNP，因此 LED 將點亮。該電路適合制作不同的項目，例如當有人靠近時自動啟動燈。
紅外接收頭一、區分黑光和白光

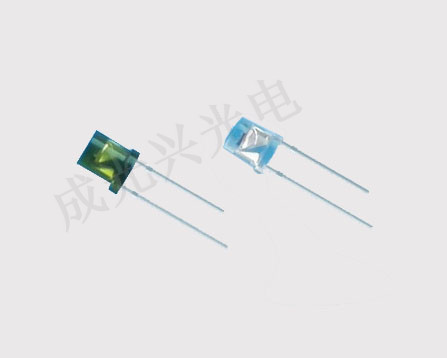

通常情況下，黑色吸收所有入射到其上的輻射，而白色則反射所有入射到其上的輻射?；谶@個原理，可以進行傳感器對的二次定位。紅外 LED 和光電二極管并排放置。當紅外發射器發射紅外輻射時，由于發射器和接收器之間沒有直接接觸線，因此發射的輻射在擊中任何物體后必須反射回光電二極管。物體的表面可分為反射面和非反射面兩種。如果物體的表面本質上是反射性的，即它是白色或一些其他淺色的，則入射到其上的大部分輻射將被反射回來并到達光電二極管。根據反射回來的輻射的強度，如果物體的表面本質上是非反射的，即它是黑色的或其他深色的，則它將吸收幾乎所有入射到其上的輻射。由于沒有反射輻射，因此沒有輻射入射到光電二極管上，并且光電二極管的電阻保持很高，不允許電流流動。這種情況類似于根本沒有對象。
紅外接收頭二、用于距離測量
紅外 (IR) LED 是一種發出紅外光譜光的發光二極管 (LED)。 IR LED 通常作為紅外光源廣泛應用于各種電子設備和系統中。它們通常用于遠程控制系統、安全系統和其他需要使用紅外光傳輸信息的應用。這款紅外LED燈是3W燈，這意味著它是一種高功率LED，能夠產生相對大量的紅外光。它通常用于需要強而集中的紅外光束的應用中，例如安全攝像頭或其他類型的紅外照明系統。IR LED 以其低功耗、長壽命和良好的性能而聞名。它們也相對便宜且易于使用，使其成為各種應用的流行選擇。
紅外接收頭三、電源
該 IR LED 設計用于與 Raspberry PI 配合使用，以實現夜視記錄。它可以在沒有 aspberry PI 的情況下用作獨立的紅外泛光燈。因此，讓我們考慮這兩個示例電路，其中一個使用 6 伏電源，另一個使用 24 伏電源，兩者的 LED 電流設置均為 20 mA。在我們的第一個示例中，(紅色)LED 電壓下降 1.6 伏;因此，電阻器上將出現 4.4 伏的壓降。此外，根據歐姆定律 (R=E/I)，確定 LED 電流為 20 mA 的電阻器大小非常簡單，只需將其壓降(4.4 伏)除以電路電流 (20 mA)，即可得出我們的數字為 220 Ω。在計算該 220 Ω 電阻器的功耗時，我們將其壓降乘以電流 (P=IE)，結果為 88 mW，完全在 1/8 瓦電阻器的額定值之內。
紅外接收頭四、電壓源影響
現在，在第二個示例中，我們探討了電壓源增加的影響。更高的電池電壓將需要我們的降壓電阻器具有更高的電阻，并且可能還需要更高的額定功率。例如，降壓電阻器的大小必須增加到 1.12 kΩ，才能在 20 mA 時降低必要的 22.4 伏電壓，這樣 LED 仍僅接收 1.6 伏電壓。這一增加還意味著電阻器功耗更高，達到 448 mW。因此，很明顯，如果在此使用額定功耗為 1/8 瓦甚至 1/4 瓦的電阻器，將會過熱。
紅外接收頭五、壓降電阻
IR LED 電路中的降壓電阻對于LED 的生命周期和整體功能至關重要。然而，與電阻的微妙增加和減少相關的電路行為是非常可預測的。此外，對于 LED 電路來說，降低電阻值不需要精確，只要您了解這對 LED 性能意味著什么即可。例如，假設我們?cè)谠缙诘姆抡婺Ｐ椭惺褂?1 kΩ 電阻器，而不是 1.12 kΩ 電阻器。總體結果是電路電流和 LED 壓降稍高。當然，這會導致 LED 發出更亮的光，并略微縮短生命周期(燒壞)。相反，使用 1.5 kΩ 的電阻(而不是 1.12 kΩ)，這將導致電路電流減少、LED 電壓降低以及 IR LED 的光發射降低?？偠灾琇ED 能夠很好地承受施加功率的變化。因此，在確定降壓電阻器的尺寸時，您可能不需要力求完美，除非您的設計需要。
以上就是關于紅外接收頭電路圖連接方式講解的分享，相信大家在看了以上的總結之后，也已經對這方面的知識有了一定的了解，想要了解更多關于紅外接收頭以及紅外接收管的知識資訊，可以前往官網的客服進行咨詢。
