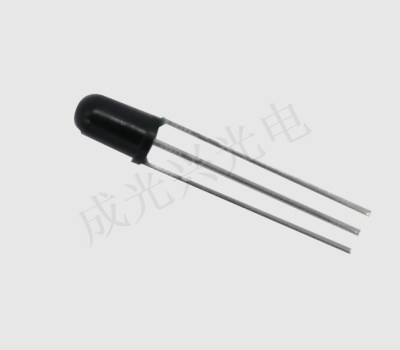

紅外探測器是帶有光電管的小型微芯片，可調諧以偵聽紅外光。它們幾乎總是用于遠程控制檢測 - 每臺電視和 DVD 播放器的前面都有一個用于監聽來自答題器的紅外信號。遙控器內部有一個匹配的紅外 LED，它會發出紅外脈沖來告訴電視打開、關閉或更改頻道。人眼看不到紅外光，這意味著測試設置需要更多的工作。與CdS 光電池之間有一些區別：紅外探測器專門過濾了紅外光，它們不擅長檢測可見光。另一方面，光電管擅長檢測黃/綠可見光，不擅長檢測紅外光。
紅外接收管一、解調器
IR 探測器內部有一個解調器，可查找 38 KHz 的調制 IR。僅發光 IR LED 不會被檢測到，它必須以 38KHz 的 PWM 閃爍。光電管沒有任何解調器，可以檢測光電管響應速度(約1KHz)內的任何頻率(包括直流電)IR 探測器是數字輸出 - 它們要么檢測 38KHz IR 信號并輸出低電平 (0V)，要么不檢測任何信號并輸出高電平 (5V)。光電管的作用類似于電阻器，電阻的變化取決于它們所暴露的光線量主動式紅外模塊是一種由 4 個組件組成的電子設備：紅外發射器和接收器對(也稱為光耦合器)、運算放大器(運算放大器)、可變電阻器和輸出 LED。可采用3.3V或5V供電，最大電流20mA。
紅外接收管二、電磁輻射
IR 代表紅外線。它的頻率低于可見紅光(紅外：3×10 11 Hz-4×10 14 Hz，可見紅：4.3×10 14 Hz)。鎢絲燈是典型的紅外線輻射器。紅外線基本上是加熱物體根據 3 個輻射定律發出的電磁輻射：韋恩輻射定律、普朗克輻射定律和斯特凡輻射定律。IR 模塊的工作原理 – 簡而言之：發射器是一個向表面發射光的燈泡。接收器是一個光電二極管，它吸收從表面反射回來的光。光電二極管串聯電阻兩端的電壓隨著光電二極管吸收的光而變化。該電壓值被饋送到比較器(運算放大器)并與閾值進行比較。
紅外接收管三、電阻器

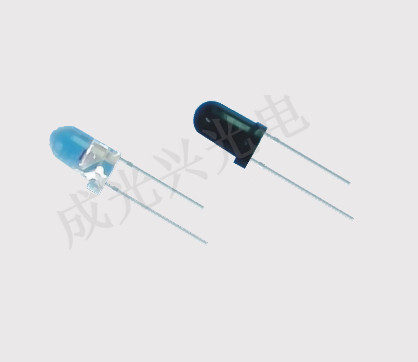

這看起來像紅外模塊上的一對 LED 燈泡。發射器是一個紅外發射器，并且是透明的，以實現最大發射。接收器是由砷化鎵制成的光電二極管，其顏色為黑色，具有最大吸收率。光電二極管是工作在反向偏壓下的pn結半導體二極管。當然，選擇的半導體應使其在擊穿電壓以下工作。接收到的光量驅動流過與光電二極管串聯的電阻器的電流。電阻器兩端的電壓被饋送到運算放大器的一個輸入端。
紅外接收管四、放大器(IC LM358)
它有 2 個輸入，其中一個連接到電位計，用于設置閾值。另一個連接到光電二極管的輸出串聯電阻。運算放大器的輸出連接到 LED，指示 IR 傳感器的輸出。相同的輸出也被讀入微控制器 GPIO，以進行進一步處理和決策?？勺冸娮杵鳎河糜谠O(shè)置紅外傳感器的距離范圍。它通常是預設的，具體取決于發射器-接收器對的規格。
紅外接收管五、模塊電路
如前所述，光電二極管是反向偏壓的 pn 結二極管。通常光電二極管的電阻從亮到暗(無光)變化范圍為 1k-10k?，F(xiàn)在，當光電二極管與10k電阻串聯時，電壓在它們之間的節點上分接，形成一個分壓網絡，如圖中紅框所示。將電阻和 5V 電源電壓代入分壓器方程：當最大紅外光入射時，引腳 3(運算放大器的同相引腳)處的電壓當沒有光照射時，當最大紅外光入射時，電壓降較高(4.54V)。這些值與運算放大器引腳 2(反相引腳)處設置的閾值電壓值進行比較。假設您通過旋轉可變電阻旋鈕(順便說一句，這也是一個分壓器網絡)將 V Th設置為 3V。當物體反射的光量隨著物體靠近而增加時，V 3處的電壓也會增加，當它超過 3V 時，比較器的數字輸出為 1。連接到比較器 o/p 的 LED 發光，指示存在的對象。
紅外接收管六、用作接近傳感器
當物體放置在紅外傳感器前面(在范圍內)時，發射器發出的光被物體反射回來并被光電二極管吸收。這稱為間接發生率。接收到的光量隨物體距接收器的距離而變化。物體越近，反射的光越多。因此，光電二極管串聯電阻上的壓降會較高(電壓與通過電阻的電流成正比)，當物體最接近時，它會超過閾值并且輸出LED點亮。(與閾值的接近程度取決于您設置的值)您還可以將輸出引腳連接到微控制器(例如 Arduino)而不是 LED。這樣，當檢測到障礙物時，您可以采取任何其他操作。當您使用紅外傳感器制作人數統計器時，您必須將發射器 LED 和光電二極管彼此相對放置。光電二極管繼續通過直接入射來檢測發射器的光，并在數字 O/P 處返回 1，直到突然當紅外射線路徑中存在障礙物或人時，光電二極管電流降至接近 0，數字 O/P 為也為0。
紅外接收管七、用作顏色檢測器
白色表面反射所有入射到其上的光，而黑色表面則吸收所有入射輻射。在最簡單的應用中，可以讓機器人沿著黑色表面上的白線移動。具有模擬輸出引腳的紅外模塊可以檢測和使用中間的色譜。要將其用作顏色檢測器，請將模擬輸出引腳連接到 Arduino 或任何其他微控制器的模擬輸入引腳。
以上就是關于紅外接收管輸出電壓解答的分享，相信大家在看了以上的總結之后，也已經對這方面的知識有了一定的了解，想要了解更多關于紅外接收管以及紅外接收頭的知識資訊，可以前往官網的客服進行咨詢。
