光電二極管與 LED 完全相反。光電二極管不發射光，而是吸收光并產生電流。如果向光電二極管施加電壓，則電流可以增加，這是一個稱為偏置的過程。從技術上講，光電二極管是反向偏置的，這意味著電壓通過光電二極管從陰極傳輸?shù)疥枠O，這與 LED 的方向相反。同樣，產生的電流稱為反向電流，產生的電流量取決于光的亮度。光電二極管非常有用，因?yàn)樗c一些其他組件一起可以充當光敏開關，可以打開或關閉電路的一部分。
光敏二極管一、產品介紹

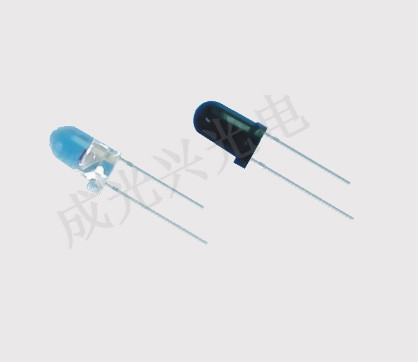

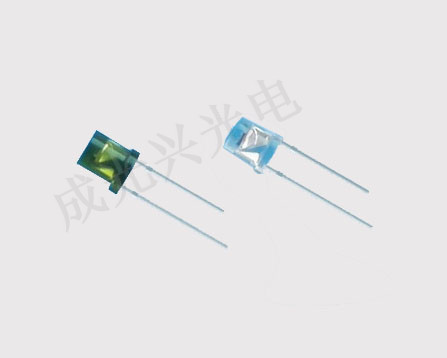

光電二極管是感應光的二極管。它有兩條腿，有各種形狀和包裝。當光照射到光電二極管時，電流以兩種方式之一流過：要么由光產生小電流，要么光允許更大的電流流過。Vishay光電二極管光電二極管符號看起來與發光二極管的符號相似，只是其箭頭指向內部。
光敏二極管二、符號
如何使用光電二極管當您在沒有任何偏置電壓的情況下操作光電二極管時，照射在其上的光會在其端子上產生一個小電壓。如果在其兩端連接一個電阻，則會有非常小的電流流過該電阻。這稱為光伏模式，在低頻條件下(即當燈不能快速打開和關閉時)效果最佳。另一方面，當它被反向偏置時，即陽極連接到負電壓并且陰極連接到正電壓時，它處于光電導模式。在這種模式下，它的工作方式更像是一個開關。光電二極管上的光“關閉開關”，電流流過光電二極管：
光敏二極管三、如何工作?
光電二極管內部具有 pn 結，該結是在 p 型半導體材料與 n 型半導體材料熔合時形成的。p型半導體材料具有空穴作為正移動電荷載流子，而n型半導體材料具有電子作為負移動電荷載流子。pn結具有帶相反電荷的移動載流子，它們相互中和并在結處形成耗盡區。它被稱為耗盡區，因?yàn)樗鼪]有任何移動電荷載流子。pn結中的p型材料部分沒有空穴，因此帶負電。類似地，pn結中的n型半導體部分帶正電。當足夠能量的光子(或光)落在光電二極管的 pn 結上時，它們會破壞并電離固定原子的共價鍵。這會產生新的電子空穴對。這種現象稱為光電效應。產生的電子被掃向n型材料(因?yàn)閚型材料的耗盡區帶正電)?？昭ū粧呦?p 型材料(因?yàn)?p 型材料的耗盡區帶負電)。這種電荷流動會產生光電流或簡稱電流。換句話說，光電二極管感測光并產生電流作為輸出。光電二極管也稱為光電傳感器、光電探測器或光探測器。
光敏二極管四、電路工作方式
當紅外光(來自火)照射到反向偏置的光電二極管上時，電流流過它。這會觸發晶體管的基極端子。先前關閉的 BC547 打開并開始在其集電極和發射極端子之間傳導電流。該電流還流過蜂鳴器，產生警報，并觸發 LED 發光。除了蜂鳴器發出的聲音之外，LED 電阻對還可以添加燈光指示。如果您想讓電路保持簡單，請隨意跳過它。
光敏二極管五、使用方式
光電二極管有多種使用方式，但最常用的電路是下面兩種使用運算放大器( op-amps ) 的電路使用光電二極管的兩種不同方法在光伏電路中，您以正向偏置模式連接光電二極管。光電二極管的陽極連接到運算放大器的非反相端子，陰極連接到運算放大器的反相端子。當光線照射到光電二極管上時，它會產生很小的電壓和電流。運算放大器將其放大并輸出電壓。電壓的大小取決于反饋電阻R F的值。在光電導電路中，您以反向偏置模式連接光電二極管。在上面的電路圖中，VR是負電壓。當光線照射到光電二極管時，會有小電流通過，并且輸出端會產生放大的電壓。
光敏二極管六、電壓放大器
在這兩種情況下，運算放大器都用作跨阻放大器或電流電壓放大器。查看這個Arduino 遠程控制項目，該項目使用光電導模式的光電二極管，封裝為緊湊型紅外接收器。光電二極管的類型光電二極管主要有四種類型：PN 光電二極管：一種用于反向偏置模式的簡單 pn 結光電二極管。PIN 光電二極管：pn 結光電二極管，在 p 型和 n 型材料的結點處具有本征半導體層。當需要更大的曝光表面積時使用它。雪崩光電二極管：一種可在深度反向偏置條件下使用的 pn 結光電二極管。由于 pn 結中產生更多數量的電子空穴對，因此它具有更高的光伏電流。肖特基光電二極管：由多個肖特基二極管組成，工作速度更快，波長更大。您可以在大多數銷售電子元件的商店中找到光電二極管。查看我們的在線電子元件商店列表。
光敏二極管七、光電晶體管
光電二極管和光電晶體管有什么區別?二極管與光電晶體管非常相似。它們都是光觸發設備，在電路中以相同的方式連接。不同之處在于光電晶體管是基極連接有光電二極管的晶體管。當光照射到光電二極管時，電流流過基極，晶體管導通，電流可以流過它。
以上就是關于光敏二極管中的電路排列解答的分享，相信大家在看了以上的總結之后，也已經對這方面的知識有了一定的了解，想要了解更多關于光敏二極管以及紅外發射管的知識資訊，可以前往官網的客服進行咨詢。
