在此項目中，我們展示了如何使用紅外 (IR) 光電晶體管構建簡單的紅外 (IR) 接收器電路。這是一個可以接收和檢測紅外光的紅外 (IR) 光電晶體管是一種只能通過紅外光觸發的晶體管。光電晶體管的工作原理是它有兩個端子：發射極和集電極。它沒有與其底座的端子連接。底座簡單地由紅外光敏材料制成。在常規晶體管中，需要向基極施加電流或電壓才能使晶體管導通和導通。對于紅外光電晶體管，只有紅外光才能使晶體管打開。沒有紅外線，晶體管將不會打開。

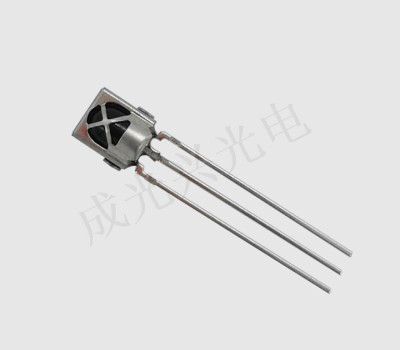

紅外接收管一、所需組件
要構建紅外接收器電路，我們需要以下電子元件：所需組件紅外光電晶體管、470Ω電阻。引3V或2節電池，您可以在 Jameco 找到各種紅外光電晶體管。我們將從這些部分構建的電路是：紅外線接收電路面包板上顯示的上述電路如下所示。這個電路非常簡單。當紅外光電晶體管沒有暴露在任何紅外光下時，不會有電流流過晶體管，因為紅外光是在晶體管中產生基極電流的原因。然后基極電流允許并觸發更大的電流從集電極流向發射極。沒有紅外線，就沒有基極電流。因此，從集電極到發射極不能產生放大的電流。因此，如果將紅外光電晶體管暴露在紅外光源(例如紅外 LED、電視遙控器、火焰或陽光下)，假設紅外光具有紅外光電晶體管設計的波長，則 LED 將會亮起檢測。這是因為紅外線會在晶體管中感應出基極電流，從而產生足夠的電流放大來驅動和點亮 LED。這就是如何使用紅外光電晶體管構建紅外接收器電路。

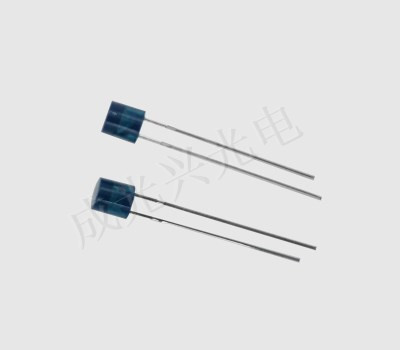

紅外接收管二、測試電路
同樣，在測試該電路時，陽光可能會使該電路工作，因為太陽會發出紅外光，火焰也會發出紅外光。但產生紅外光的最佳方法是通過紅外 LED，它發出紅外光電晶體管可以檢測到的特定波長。這意味著，如果我們有 940nm IR 光電晶體管，則必須使用 940nm IR LED 來測試電路。引領。紅外LED是發射紅外光的LED。我們看不到紅外光，因為它位于可見光譜之外，這就是我們構建電路來檢測它的原因。紅外 LED 可以在許多在線零售商處找到。Ebay 是一個以便宜的價格購買套裝的好地方。與其他 LED 一樣，陰極引線比陽極 LED 短，因此它在電路中的連接方式與普通 LED 相同。
紅外接收管三、數據表
要從 IR LED 產生紅外 LED，您只需給 LED 提供足夠的電壓，它就會發出紅外光。只需放置LED所需電源的直流電源即可。查看所使用的IR LED的數據表，了解其需要多少電壓;這在數據表上稱為正向電壓。還要檢查數據表中列出的最大正向電流，并使用電阻器確保 LED 接收的電流不會超過此規格;這是為了確保 LED 不會因電流過大而燒壞。一旦給LED提供足夠的電流，它就會發出紅外光。它發射紅外光后，現在只需將紅外 LED 指向我們的紅外 (IR) 接收器電路即可。這將觸發電路中的 LED 發光。這樣，我們的測試就完成了。
紅外接收管四、電路圖
紅外接收器電路非常簡單，我們只需要將 LED 連接到 TSOP1738 的輸出，即可測試接收器。我們在這里使用 BC557 PNP 晶體管，以反轉 TSOP 的效果，意味著每當輸出為高電平時，LED 就會關閉，每當檢測到 IR 且輸出為低電平時，LED 就會亮起。PNP 晶體管的行為與 NPN 晶體管相反，當其基極施加電壓時，它充當打開開關;當其基極沒有電壓時，它充當閉合開關。因此，通常 TSOP 輸出保持高電平，晶體管表現為打開開關，LED 將關閉。一旦 TSOP 檢測到紅外線，其輸出就會變低，晶體管表現為閉合開關，LED 將亮起。正如您在下面的紅外接收器電路中看到的10k 電阻器用于為晶體管提供適當?shù)钠茫?70ohm 電阻器用于 LED 處以限制電流。因此，每當我們按下紅外發射器上的按鈕時，TSOP1738 都會檢測到它，并且 LED 會發光。
以上就是關于紅外接收管其電路布局解答的的分享，相信大家在看了以上的總結之后，也已經對這方面的知識有了一定的了解，想要了解更多關于紅外接收管以及紅外對管的知識資訊，可以前往官網的客服進行咨詢。
