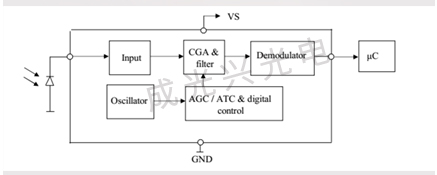

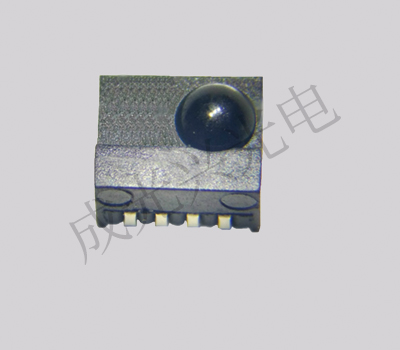

一體紅外接收頭的內部結構、尺寸封裝和規格參數 一、內部結構 一體紅外接收頭內部結構包括紅外接收電路，濾波電路，限幅電路，放大電路和積分電路等幾部分。接收到的光信號通過外殼的濾光之后進入內部紅外接收二極管，接收二極管輸出的信號通過初級放大和限幅電路后，信號幅度被限定在一定范圍內，因此不會受到遙控器的距離遠近的影響而導致信號過度浮動。
將萬用表置于R×1k檔，測量紅外線光敏二極管的正、反向阻值。正常時，正向阻值為3~10kΩ左右，反向阻值為500kΩ以上。若測得其正、反向阻值均為0或均為無窮大，則說明該光敏二極管已被擊穿或開路損壞。

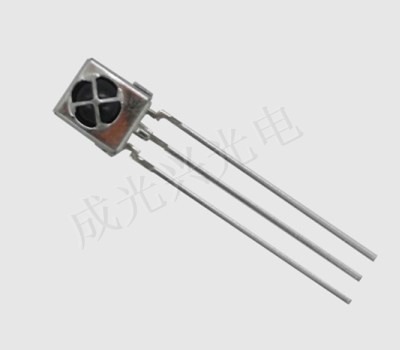

紅外接收頭一般有三只引腳，分別為接地、電源和信號輸出。不一樣型號規格的紅外接收頭，其引腳排序也不同。下面，成光興光電來教大家怎么用萬用表辨別紅外接收頭的引腳。
?帶遙控功能的家用電器產品中采用的紅外接收頭型號規格多種多樣，檢修中常會碰到?jīng)]法購買到原型號接收頭的情況，只能尋找代換品。事實上不管哪種型號的接收頭均可選用常見型號代換。下面，成光興光電為大家講解下紅外接收頭代換常見問題：
紅外線的光譜位于紅色光以外， 光波長是0.76～1.5μm，比紅光的波長還長。紅外遙控是運用紅外線進行信息傳遞的一種控制方法，紅外遙控具備抗干擾性，電路簡易，非常容易編碼和解碼，功耗小，低成本的優勢。紅外遙控幾乎適用全部家用電器的控制。

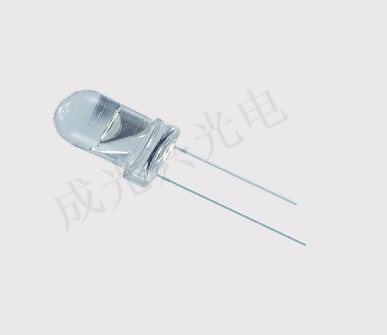

一、電參數 1.正向工作電流IF。是指發光二極管正常發光時的正向電流值，發光二極管的工作電流通常為10至20 mA。 2.正向工作電壓UF。就指在正向電流下的發光二極管兩端正向工作電壓。通常在IF = 20mA時測量，發光二極管的正向工作電壓在1.4?3。當外界溫度升高時，發光二極管的正向工作電壓會下降。 3.伏安特性。是指發光二極管電壓與電流之間的關系。
發光二極管電阻限流保護電路分析 如下圖所示是典型的電阻限流保護電路。當直流電壓+V恒定時，將電阻R1添加到電路以減小流過發光二極管VD1的電流，以防止因?yàn)榱鬟^VD1的電流太大而損壞VD1。電阻R1的電阻值越大，流過VD1的電流越小。
紅外對管是將紅外發射管和光敏接收管或紅外接收管或紅外接收頭一起使用時的總稱。
在交流電壓下發光二極管的應用電路主要是交流電源指示電路或交流供電光源電路，如下圖所示。
?作為電路的負載，發光二極管通常需要組合數十甚至數百個發光二極管以形成發光組件。發光二極管負載的連接形式與其可靠性和壽命直接相關。
流過發光二極管的幾毫安的電流波動可能會對發光二極管的壽命和光衰減產生很大影響。因此，在設計中應考慮流過發光二極管的電流。如下圖所示，RA為限流電阻，UF為發光二極管的正向電壓，IF為正向電流。
光敏二極管PN結的單向?qū)щ娞匦?/span> 2019-12-02
下面，成光興光電小編來給大家講解下光敏二極管PN結的單向?qū)щ娞匦浴?1.當光敏二極管PN結正向偏置時導通。向光敏二極管PN結添加正向電壓（即，正向連接或正向偏置，簡稱為正偏），如下圖中A所示，P區連接到高電位端，N區連接到低電位端。此時，流過PN結的電流是正向電流。正向電流較大，并且電流隨著外加電壓的增加而增加，這表明PN結正向?qū)ā４藭r，PN結對外呈現的電阻值較小。
