紅外(IR)通信是一種非常常見的無線通信技術。IR通信是一種易于使用且價格低廉的無線通信。紅外通信通常包括紅外發射器和接收器。紅外 (IR) 通信最常見的用途是遙控不同的電器，如電視。電視的手持遙控器由紅外發射器組成，紅外接收器放置在電視上。一些嵌入式項目還包括紅外發射器和接收器模塊，它們可用作接近傳感器或距離測量傳感器。
紅外接收頭一、電磁光譜

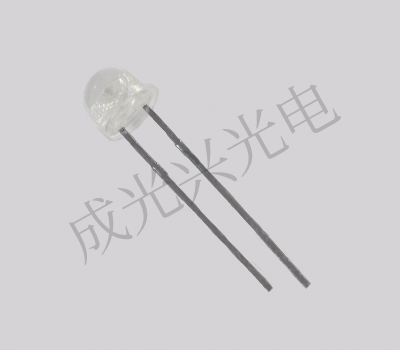

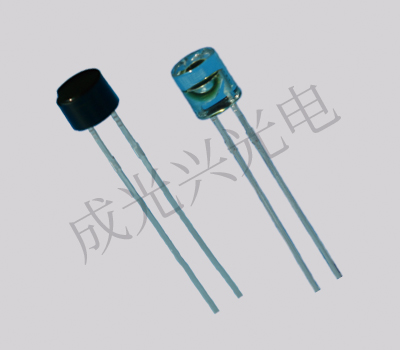

IR LED 是一種特殊類型的 LED，可發射電磁光譜的紅外線。紅外線的波長大于可見光的波長，因此人眼是看不見的。典型的 IR LED 發射波長范圍為 740 – 760 nm 的紅外線。有許多紅外光源，如太陽、燈泡、所有熱物品，甚至人體。為了防止干擾和誤觸發，我們將調制紅外光。調制信號只能由適當?shù)?IR 接收器解調。
紅外接收頭二、電路設計

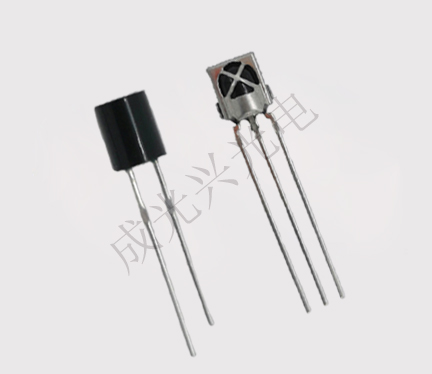

這里解釋了紅外發射器和接收器電路的設計。如前所述，我們需要對 IR LED 發出的紅外光進行調制。由于本項目中使用的 IR 接收器是 TSOP 1738，我們需要將 IR 信號調制為接近 38 KHz。為此，模式下使用了一個簡單的 555 Timer IC。在這種模式下，555 IC 將作為一個自由運行的振蕩器工作，并產生一個大約 38 KHz 的方波。555 IC 的輸出通過按鈕連接到 IR LED。來到紅外接收器電路，TSOP 1738 的輸出為低電平有效，即通常輸出保持高電平，當它檢測到紅外光時，輸出變?yōu)榈碗娖健Ｒ虼?，?dāng)紅外接收器檢測到紅外信號時，我們使用 PNP 晶體管點亮 LED。
紅外接收頭三、項目運作
這里解釋了一個簡單的項目，該項目演示了使用 IR 發射器和接收器進行紅外 (IR) 通信的原理。該項目的工作如下。如前所述，該電路分為紅外發射電路和紅外接收電路。IR 發射器(即 IR LED)發出的紅外線必須由 IR 接收器(即 TSOP 1738)檢測。在發射器部分，555 定時器設計為在非穩定模式下運行。因此，它產生一個連續的脈沖，脈沖的頻率為 38 KHz。當我們按下觸覺開關時，IR LED 和 555 Timer 輸出之間的連接關閉，IR LED 以 38 KHz 的頻率發光。
紅外接收頭四、調節方式
當此調制紅外光置于 TSOP 1738 的視線內時，它會檢測信號并對其進行解調。TSOP 1738 的輸出通常為高電平，當它檢測到 IR 信號時，輸出變?yōu)榈碗娖健Ｓ捎谳敵鲞B接到 PNP 晶體管(BC558)，當 IR 接收器檢測到紅外信號時，晶體管打開，連接的 LED 點亮。
紅外接收頭五、優點
IR 發射器和接收器對形成一個簡單的電路，可以輕松構建?？捎糜诤唵蔚倪h(yuǎn)程控制應用、小數據傳輸?shù)?。紅外發射器和接收器對作為一個模塊可用于安全應用、接近傳感器、距離測量應用等。為了將典型紅外遙控器的范圍擴展到視線之外，可以將紅外發射器和接收器與另一個組件組合在一起。硬連線擴展器單元使用通過物理線連接的發射器和接收器。這條線可以繞墻或穿過墻壁，發射器位于一個房間，接收器位于另一個房間。當信號從遙控器發送到接收器時，它會穿過電線，然后由另一端的發射器轉回紅外光。
以上就是關于紅外接收頭距離測量功能講解的分享，相信大家在看了以上的總結之后，也已經對這方面的知識有了一定的了解，想要了解更多關于紅外接收頭以及紅外線的知識資訊，可以前往官網的客服進行咨詢。
