日期：2022-04-11

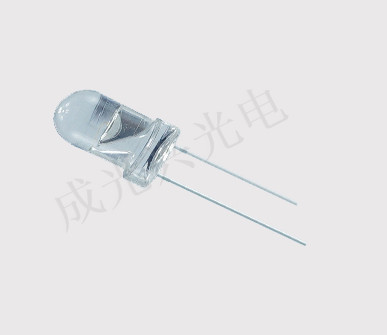

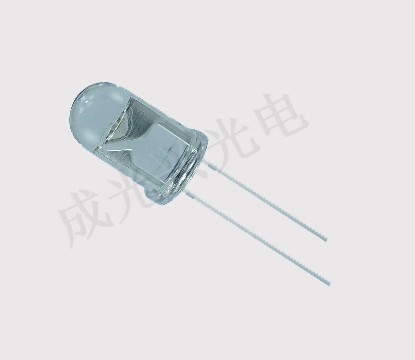

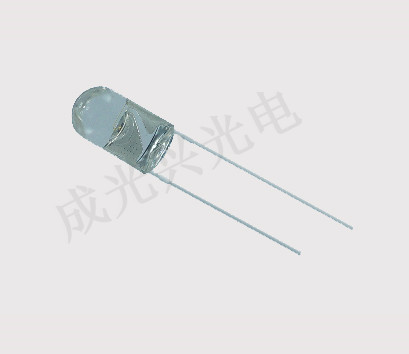

紅外接收管是一種發射紅外光的發光二極管。它與普通的發光二極管本質上是一樣的，只是紅外發射管發出的是紅外光，而普通的發光二極管發出的是可見光。與普通二極管一樣，紅外發射器最重要的參數是正向壓降和最大整流電流。最大整流電流在5mm紅外發射器數據手冊中稱為“連續正向電流”，取值為100mA。25攝氏度時的功耗為150mW。假設這個功耗是指最大整流電流下的功耗，壓降應該在1.5V左右。
紅外接收管一、電壓源
根據二極管的等效模型，二極管相當于一個電壓源，等于二極管的正向壓降。因為二極管的內阻很小，可以忽略不計。二極管的正向壓降減去二極管兩端的電壓再除以二極管串聯的限流電阻即可得到流過二極管的電流，即為直流情況下二極管的整流電流。
紅外接收管二、光控電流源
紅外接收管也稱為光電二極管。當它工作在第三象限時，相當于一個光控電流源——對紅外接收管施加背壓，流過紅外接收管的電流只與光強成正比。根據數據表中的圖表，關系如下圖所示。橫坐標是衡量光強的單位——兆瓦/平方米，針對的是平面內的功率。
紅外接收管三、電阻選擇
紅外接收管限流電阻選擇。紅外接收管的限流電阻實際上是一個分壓電阻，目的是將紅外接收管的電流變化轉化為不同光強下的電壓變化。假設紅外發射管全功率輸出，紅外接收管獲得最大光強，電流達到最大值，位于紅外接收管上方的分壓電阻達到最大壓降。之后，隨著紅外發射管光強的降低，分壓電阻下的電位會逐漸升高，最后接近電源電壓。所以，如果要使分壓器電阻下的電壓有更大的可調范圍，例如，當光照強度由最大變?yōu)樽钚r，分壓器下端的電位由0變?yōu)殡娫磯?，那么?yīng)該防止分壓器的電阻。應該很大，數量級一般在幾十到幾百千歐?？筛鶕?jù)上圖中的最大電流值計算，結果應適當增加。數量級一般為幾十到幾百千歐?？筛鶕?jù)上圖中的最大電流值計算，結果應適當增加。數量級一般為幾十到幾百千歐?？筛鶕?jù)上圖中的最大電流值計算，結果應適當增加。
紅外接收管四、光電傳感器
對于并列型光電傳感器，當物體靠近時，即光線反射回來時，紅外接收管的管壓降會根據反射光的強度而變化。物體靠近，管壓降小，物體遠離。大，也就是上圖中K點的電位。因此，電壓比較器反向輸入端的電位器可以指定所需的電位。當物體足夠近時，K點電位足夠小，反向輸入端電位大，輸出低。
紅外接收管五、調節靈敏度
雖然理想情況下，即當紅外發射管發出的光完全被紅外接收管接收時，在限流電阻和分壓電阻選擇得當?shù)那闆r下，K點電位接近0，但驅動能力考慮和反射型的光電傳感器往往達不到理想條件，所以加一個電壓比較器來獲得標準的數字信號比較安全，光電傳感器可以具有調節靈敏度的功能。否則只能通過調節限流電阻來調節靈敏度。R1 繼續。
以上就是關于紅外接收管產品參數詳解的分享，相信大家在看了以上的總結之后，也已經對這方面的知識有了一定的了解，想要了解更多關于紅外接收管以及紅外的知識資訊，可以前往官網的客服進行咨詢。
